カスタム分布の作成では、分布ベースの降雨イベントに対する降雨分布(時間パターン)を定義します。
降雨分布は、合成雨水における降雨の形状(パターン)を定義します。降雨分布を特定の雨水期間と降雨量に適用することで、特定の分布ベースの降雨イベントが定義されます。
カスタム分布を作成するには
- [降雨マネージャ] > [分布ベースの降雨] > [カスタム分布]タブで、[+ カスタム分布を作成]をクリックします。

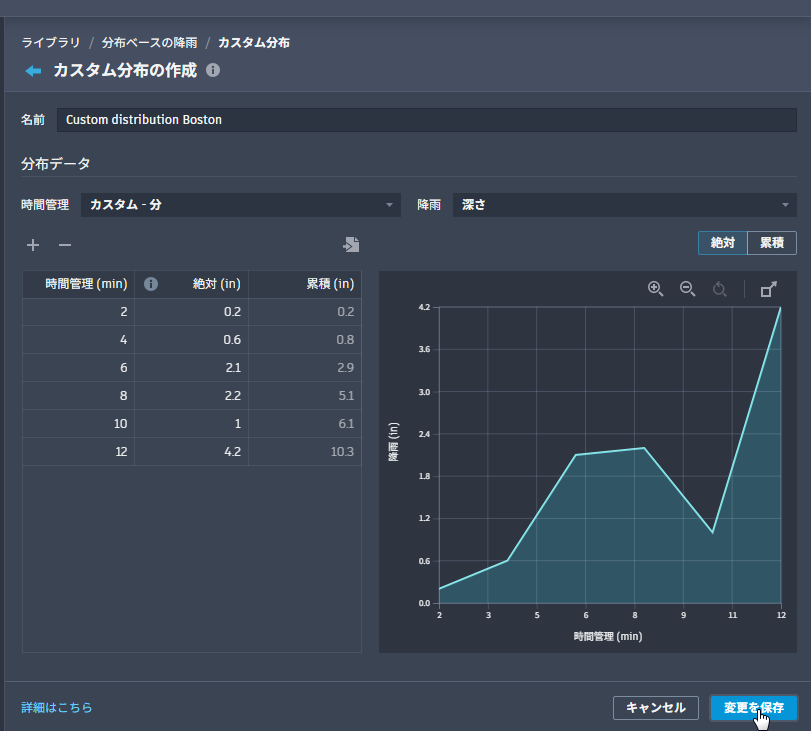

- [カスタム分布の作成]ダイアログで、分布データを入力します。
- テーブルにデータを入力するか、テーブル領域上部の設定を使用して CSV からデータをロードし、固定フォーマットを決定します。
- 完了したら、[変更を保存]を選択してカスタム分布を作成します。
分布データ
時間タイプ
- カスタム - パーセンテージ: 最小 2 つのエントリが必要で、エントリは増加していき、100% で終わる必要があります。
- カスタム - 分単位: 最小 2 つのエントリが必要で、この曲線の全体期間が、この分布を使用する降雨イベントの期間として使用されます。
- 固定 - 1% 間隔: 1% 間隔で 100% までの値がテーブルに事前入力されます。
- 固定 - 2% 間隔: 2% 間隔で 100% までの値がテーブルに事前入力されます。
時間タイプでは、分布内の時間データを入力または読み込む際の形式を設定します。時間データは、分単位の時間値または期間に対するパーセンテージとして入力できます。
固定 1% および固定 2% では、他のエントリを追加することはできません。
降雨量
- パーセンテージ: 値は増加し、最終的に 100% で終了する必要があります。
- 深さ: 図面単位に基づき、mm または in でエントリを入力します。値は[既知の降雨]と同様に増加および減少のいずれも可能です。
- 強度: 図面単位に基づき、mm/hr または in/hr でエントリを入力します。値は[既知の降雨]と同様に増加および減少のいずれも可能です。
降雨量では、分布内の降雨量を入力または読み込む際の形式を設定します。降雨データは、総降雨量に対するパーセンテージ、または実際の深さの値または強度の値として入力できます。
注: 深さと強度の値は降雨解析では直接使用されません。代わりに、各タイム ステップにおける降雨の割合は、イベント深さの合計を各間隔での分布で割ることによって算出されます。
絶対値/累積値の切り替え
- 絶対値: その期間内に降った降雨量を表します。
- 累積値: その期間までに蓄積された降雨量の合計を表します。
このトグルでは、テーブル内で編集可能な列を選択するとともに、グラフに表示される列も設定されます。また、ファイルを読み込む際の降雨データの形式も指定されます。
編集可能な列が選択されると、もう一方の列は読み取り専用になります。
