システム解析に基づいて、表示、ナビゲーション、および変更を行う方法について説明します。
システム解析が完了すると、結果はシステム レベルおよび[流入量]、[パイプ]、[構造物]、[雨水]オブジェクト カテゴリごとに報告されます。
データの表示方法を調整するには

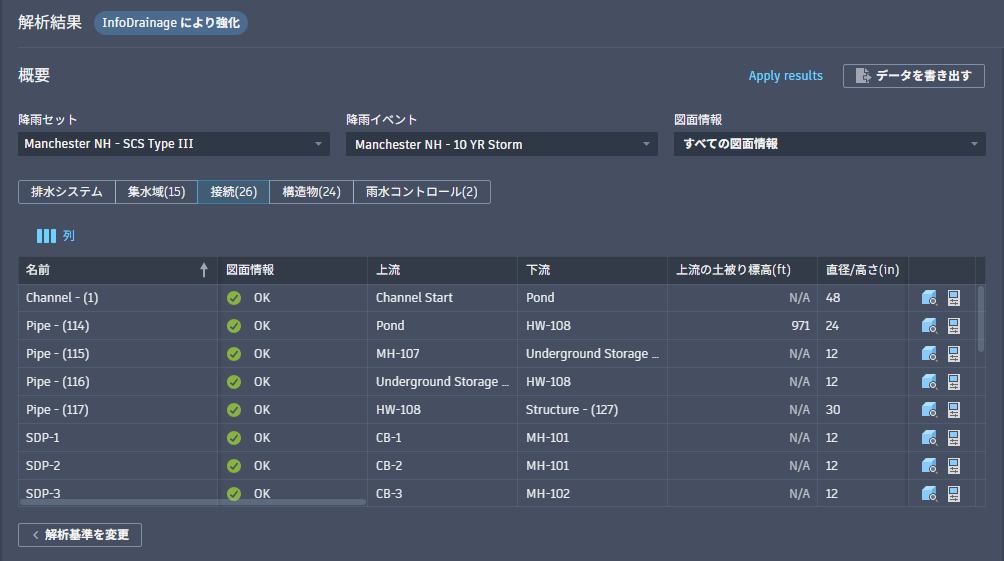

[解析結果]の上部にあるフィルタを使用して、解析データを選択表示します。
- 降雨セット: 特定の降雨セットのデータを選択表示します。
- 降雨イベント: 特定の降雨イベントのデータを選択表示します。
- ステータス: 特定の結果ステータスまたは警告を持つオブジェクトを選択表示します。
- 列を表示/非表示:
列をクリックして、現在の解析ページに表示する使用可能なデータ列を指定します。
ヒント: [解析結果]の右上隅にある [値を適用] をクリックして、排水システム内のパイプおよび構造物にエネルギー勾配線(EGL)と動水勾配線(HGL)の値を適用します。
排水システムを確認し、修正するには
エラーや警告に対する初期システム チェックと同様に、排水システム内の個々のオブジェクトを順に確認し、問題となる可能性のある項目を調整することができます。各カテゴリ(データ テーブルの上にタブとして表示)には、それぞれ固有の解析データとステータス警告があります。注意が必要な項目を順に確認し、次のツールを使用して修正してください。
以下に一覧表示されているこのセクションのトピックでは、各解析タブの詳細が説明されています。
