현재 도면에 대한 잠재적 간격, 초과, 미달 및 각도 오류를 표시하는 형상 정리 팔레트를 엽니다.
찾기

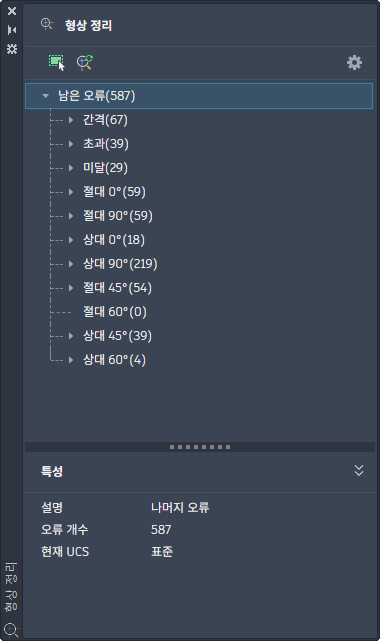

형상 정리 팔레트는 객체를 선택하고, 설정을 구성하고, 오류 탐지를 실행하고, 발견된 형상 문제를 검토 또는 수정하는 도구를 제공합니다. 이 팔레트를 사용하여 도면의 정밀도를 유지하고 일반적인 제도 오류를 해결합니다.
옵션 리스트
다음과 같은 옵션이 표시됩니다.
- 객체 선택
-
도면에서 형상 오류를 스캔할 객체를 정의합니다.
- 다시 스캔
-
현재 설정을 사용하여 형상 오류에 대해 현재 도면 또는 선택 항목을 스캔합니다.
- 설정
-
공차를 탐지하고 설정할 오류 유형을 구성할 수 있는 형상 정리 설정 대화상자를 엽니다.
- 나머지 오류
-
트리 뷰에 구성된 현재 도면 또는 선택 항목에서 발견된 모든 오류를 표시합니다. 오류 유형에는 간격, 초과, 미달, 절대 각도 및 상대 각도가 포함될 수 있습니다.
- 특성 패널
-
선택한 오류의 특성을 표시합니다.
