시스템 분석을 기준으로 보고, 탐색하고, 변경하는 방법을 알아봅니다.

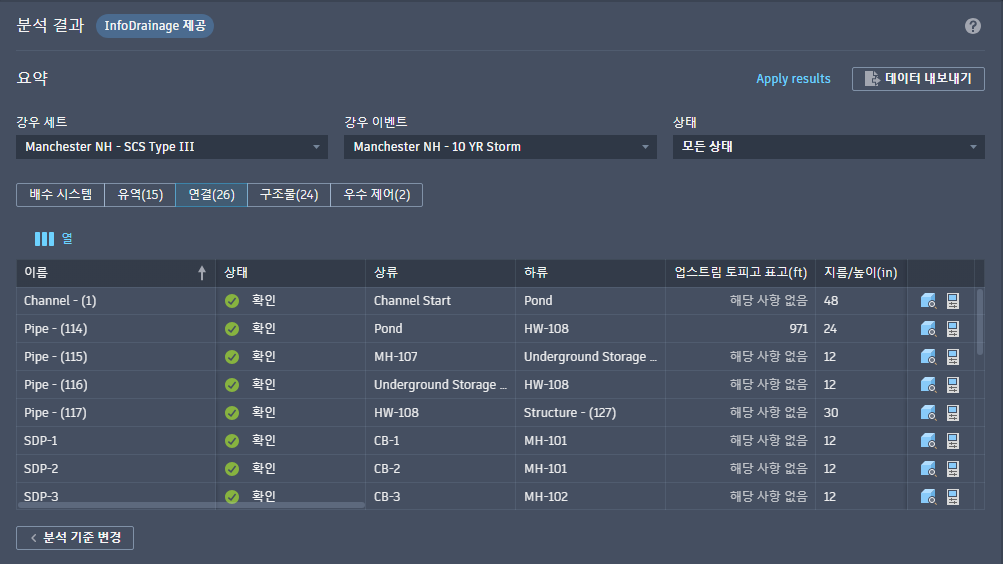

시스템 분석이 완료되면 결과가 시스템 수준에서 객체 범주(유입, 파이프, 구조물 및 우수)로 보고됩니다.
데이터를 보는 방법을 조정하는 방법
분석 결과 맨 위에 있는 필터를 사용하여 분석 데이터를 분리합니다.
- 강우 세트. 특정 강우 세트의 데이터를 분리합니다.
- 강우 이벤트. 특정 강우 이벤트의 데이터를 분리합니다.
- 상태. 특정 결과 상태 또는 경고가 있는 객체를 분리합니다.
- 열 표시/숨기기.
열을 클릭하여 현재 분석 페이지에 표시할 수 있는 데이터 열을 지정할 수 있습니다.
팁: 분석 결과의 오른쪽 상단에 있는 값 적용을 클릭하여 에너지선(EGL) 및 동수경사선(HGL) 값을 배수 시스템의 파이프 및 구조물에 적용합니다.
배수 시스템을 검토 및 수정하는 방법
오류 및 경고를 확인하는 초기 시스템 검사처럼, 배수 시스템의 개별 객체를 하나씩 검토하며 잠재적인 문제를 조정할 수 있습니다. 각 범주(데이터 테이블 위에 탭으로 표시됨)에는 고유한 분석 데이터 및 상태 경고가 있습니다. 주의가 필요한 항목을 하나씩 검토하고, 다음 도구를 사용하여 수정합니다.
아래의 이 섹션의 항목 리스트는 각 분석 탭에 대해 자세히 설명합니다.
