배수 분석 워크플로우를 사용하여 유압 모델 설계 시 정보를 바탕으로 결정을 내림으로써 높은 품질의 결과를 얻는 방법을 알아봅니다.
배수 분석 도구는 토목 설계자의 요구를 염두에 두고 개발된 혁신적인 솔루션입니다. 현재 워크플로우에서 적절한 결과를 제공하는 데 있어 어떤 어려움이 있는지 잘 알고 있습니다. 이 도구 세트는 배수 분석 프로세스를 최대한 매끄럽게 만들어 여러 도구 및 인터페이스 간에 자주 전환할 필요가 없도록 하며 생산성을 크게 향상시키도록 고안되었습니다.
분석 도구를 여는 방법
- 배수 시스템의 요소(예: 파이프, 구조물 또는 유수지)를 선택합니다.
- 분석 탭
설계 패널 배수 시스템 분석
을 클릭합니다.
분석 기준 도구가 도면 영역에서 팔레트로 열립니다.
주: 분석 기준 도구가 열리지 않으면 명령행에 표시된 오류 및 경고를 검토합니다.
계속하려면 배수 분석 워크플로우를 참조하십시오.

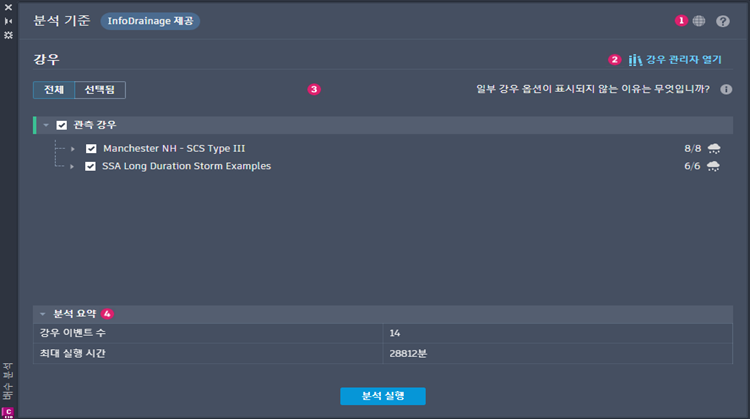

분석 기준 사용자 인터페이스
분석을 시작할 때 사용하는 분석 기준 사용자 인터페이스를 통해 현재 배수 시스템을 테스트하기 위한 강우 데이터를 지정할 수 있습니다. 프로젝트에 대해 강우 세트가 구성되지 않은 경우 인터페이스에서 강우 관리자만 열 수 있습니다. 분석 프로세스를 시작하려면 강우 데이터가 필요합니다.
