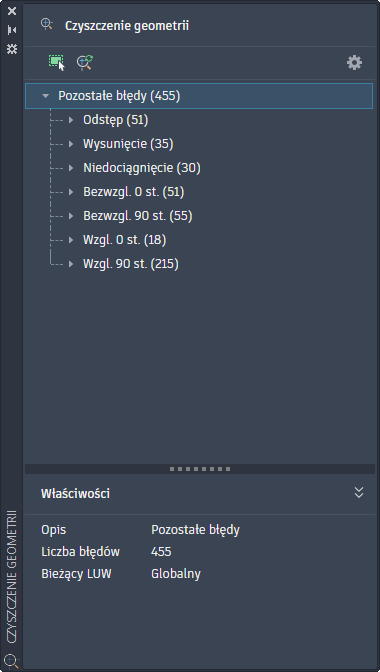

Otwiera paletę Czyszczenie geometrii, która wyświetla potencjalne błędy odstępu, przedłużenia, niedociągnięcia i kąta dla bieżącego rysunku.
Paleta Czyszczenie geometrii zawiera narzędzia do wybierania obiektów, konfigurowania ustawień, uruchamiania wykrywania błędów oraz przeglądania i naprawiania znalezionych problemów z geometrią. Ta paleta umożliwia zachowanie dokładności rysunku i wyeliminowanie częstych błędów związanych z rysowaniem.
Lista opcji
Wyświetlane są następujące opcje.
- Wybierz obiekty
-
Określa, które obiekty na rysunku będą skanowane w poszukiwaniu błędów geometrii.
- Przeskanuj ponownie
-
Przeszukuje bieżący rysunek lub wybór w poszukiwaniu błędów geometrii przy użyciu bieżących ustawień.
- Ustawienia
-
Otwiera okno dialogowe Ustawienia czyszczenia geometrii, w którym można określić, które typy błędów mają być wykrywane, i ustawić tolerancje.
- Pozostałe błędy
-
Wyświetla wszystkie wykryte błędy bieżącego rysunku lub wyboru zorganizowane w widoku drzewa. Typami błędów mogą być: odstęp, przedłużenie, niedociągnięcie, kąt bezwzględny i kąt względny.
- Panel Właściwości
-
Wyświetla właściwości wybranego błędu.
