Dodaj zmienne dane Opady IDF, aby przetestować i przeanalizować system drenażu.
Dane IDF definiują zależność między intensywnością (lub wielkością) opadów a czasem trwania opadów w przypadku różnych okresów powrotu (lub częstotliwości).
Ważne: Aby użyć danych IDF do analizy drenażu, wszystkie zlewnie w projekcie muszą być określone przy użyciu wymiernych lub zmodyfikowanych wymiernych metod spływu. Jeśli jakakolwiek zlewnia zawiera metody spływu dynamicznego, zestawy danych IDF opadów nie będą dostępne. Zobacz temat Określanie danych opadów na potrzeby projektu, aby uzyskać więcej informacji.
- W obszarze roboczym Kryteria analizy kliknij przycisk Otwórz menedżera opadów.
-

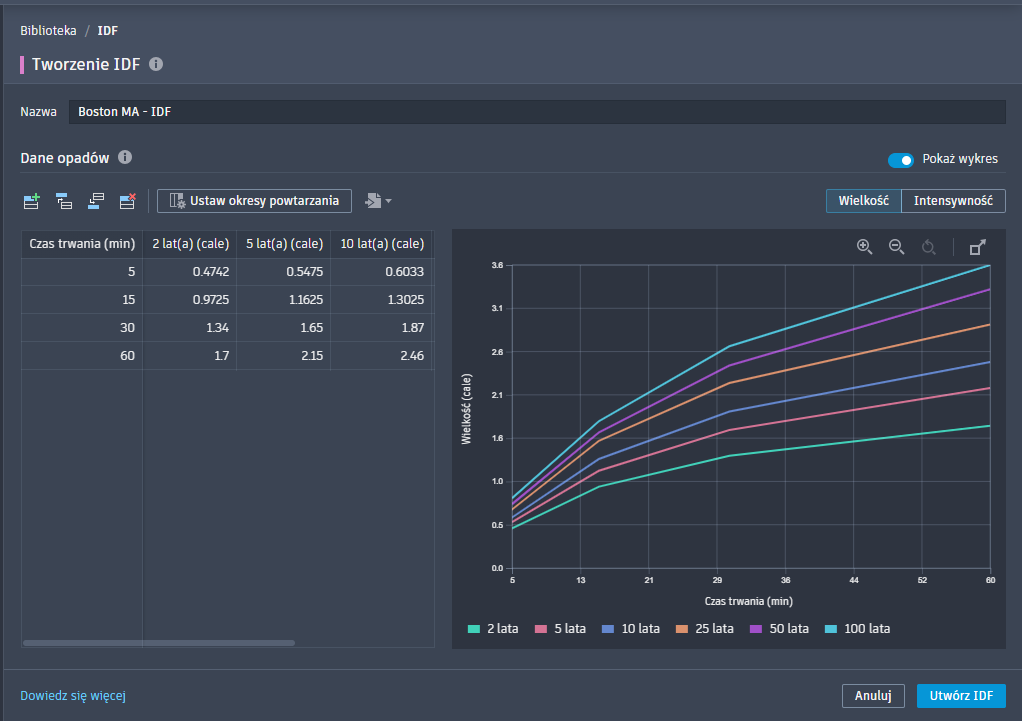

W oknie Menedżer opadów kliknij kafelek IDF. Zostanie otwarty edytor Tworzenie IDF.
- W polu Nazwa wprowadź unikalną nazwę zestawu opadów.
Uwaga: Przed zapisaniem zestawu opadów należy wprowadzić co najmniej jeden czas trwania opadów.
Importowanie zestawu danych IDF
Można utworzyć wiele krzywych opadów IDF w odniesieniu do różnych okresów powrotu, określając intensywność (lub wielkość) opadów w przypadku różnych czasów trwania opadów.
- Kliknij przycisk
, aby zaimportować pliki danych IDF. Obsługiwane są następujące pliki:
- Plik niestandardowy (.csv)
- Plik NOAA (*.csv)
- Plik Hydraflow IDF (.idf)
- Plik SSA IDF (.idfdb)
- Dane zostaną następnie zaprezentowane w tabeli i na wykresie krzywej IDF.
Uwaga: Użyj przycisku Pokaż wykres, aby ukryć lub wyświetlić wykres krzywej.
Tabela i wykres krzywej IDF mogą wyświetlać dane wielkości lub natężenia. Dane są wyświetlane z wykorzystaniem jednostek zdefiniowanych w rysunku źródłowym.
Uwaga: Muszą istnieć co najmniej 2 wpisy zawierające przyrost w minutach i odpowiadającą mu wielkość opadów deszczu w calach (lub mm w zależności od jednostek rysunku). - Kliknij przycisk Utwórz IDF, aby dodać zestaw danych opadów IDF do listy opadów.
Modyfikowanie zestawów IDF
- Na liście danych IDF wybierz zestaw, który ma zostać zmodyfikowany. Zostanie wyświetlony edytor IDF.
- Aby dodać więcej wierszy czasu trwania do zestawu lub je usunąć:
Dodaj nowy wiersz. Dodaje nowy wiersz czasu trwania na końcu zestawu IDF.
Wstaw wiersz powyżej. Dodaje nowy wiersz czasu trwania nad aktualnie wybranym wierszem.
-
Wstaw wiersz poniżej. Dodaje nowy wiersz czasu trwania pod aktualnie wybranym wierszem.
Usuń wiersz. Umożliwia usunięcie aktualnie wybranego wiersza.
- Aby dodać, edytować lub usunąć kolumny okresu powrotu, kliknij opcję Ustaw okres powrotu
. Zostanie wyświetlony edytor Ustaw okresy powrotu:
- W polu Wprowadź liczbę lat wprowadź liczbę oznaczającą roczny czas trwania okresu powrotu, a następnie kliknij przycisk Dodaj.
- Aby edytować lub usunąć okres powrotu, kliknij odpowiedni przycisk
. Kliknij przycisk Zapisz, aby zaakceptować zmiany okresów powrotu.
- Kliknij przycisk Zapisz zmiany, aby zaakceptować zmiany wprowadzone w zestawie danych IDF.
