Abre a paleta Limpeza da geometria, que exibe possíveis erros de folga, prolongamento, não prolongado e angulares do desenho atual.

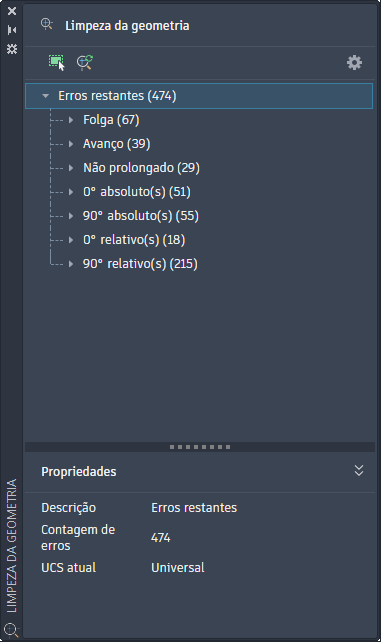

A paleta Limpeza da geometria fornece ferramentas para selecionar objetos, definir configurações, executar a detecção de erros e revisar ou corrigir problemas de geometria encontrados. Use essa paleta para manter a precisão do desenho e resolver erros comuns de desenho.
Lista de opções
As seguintes opções são exibidas.
- Selecionar objetos
-
Define quais objetos no desenho serão examinados quanto a erros de geometria.
- Reexaminar
-
Examina o desenho ou seleção atual em busca de erros de geometria usando as configurações atuais.
- Configurações
-
Abre a caixa de diálogo Configurações de limpeza da geometria, onde é possível configurar quais tipos de erro detectar e definir tolerâncias.
- Erros restantes
-
Exibe todos os erros detectados do desenho atual ou da seleção organizada em uma vista em árvore. Os tipos de erro podem incluir Folga, Prolongamento, Não prolongado, Ângulo absoluto e Ângulo relativo.
- Painel Propriedades
-
Exibe as propriedades do erro selecionado.
