Para revisar os resultados da análise

Saiba como visualizar, navegar e fazer alterações com base em uma análise do sistema.

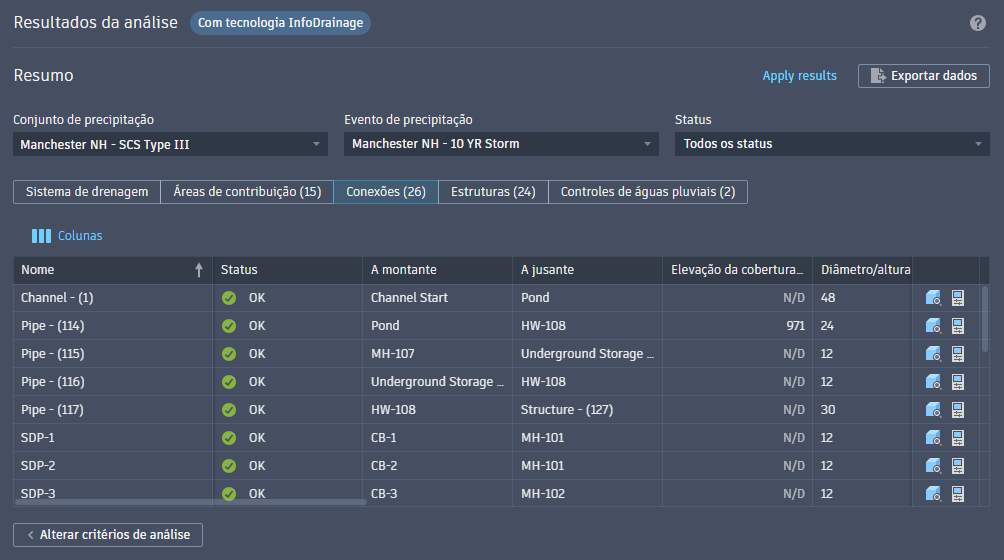

Quando a análise do sistema for concluída, o resultado será relatado no nível do sistema e como categorias de objeto: Fluxos de entrada, Tubulações, Estruturas e Águas pluviais.

Para ajustar como você visualiza os dados

Use os filtros na parte superior dos resultados da análise para isolar os dados da análise.

• Conjunto de águas pluviais. Isola os dados de um conjunto específico de águas pluviais.
• Evento de águas pluviais. Isola os dados de um evento específico de águas pluviais.
• Status. Isola os objetos com um status de resultado ou aviso específico.
• Mostrar/Ocultar colunas. Clique em Colunas para especificar as colunas de dados disponíveis que serão exibidas na página de análise atual.

Dica: Clique em Aplicar valores no canto superior direito dos resultados da análise para aplicar os valores da linha de declividade de energia (EGL) e da linha de declividade hidráulica (HGL) às tubulações e estruturas no sistema de drenagem.

Para revisar e modificar o sistema de drenagem

Assim como na verificação inicial do sistema para detectar erros e avisos, é possível verificar objetos individuais no sistema de drenagem e ajustar possíveis questões problemáticas. Cada categoria (exibida como guias acima da tabela de dados) tem os próprios dados de análise e avisos de status. Verifique qualquer item que exija atenção e use as ferramentas a seguir para correção.

A listagem Tópicos nesta seção abaixo detalha cada guia de análise.
