Adicione dados pluviométricos de IDF variáveis para testar e analisar um sistema de drenagem.
Os dados de IDF definem a relação entre a intensidade (ou profundidade) da precipitação e a duração da precipitação para diferentes períodos (ou frequência) de retorno.
Importante: Para usar dados IDF para análise de drenagem, todas as áreas de contribuição no projeto devem ser especificadas com métodos de escoamento racional ou racional modificado. Se alguma área de contribuição contiver métodos de escoamento dinâmico, os conjuntos de dados pluviométricos IDF não estarão disponíveis. Consulte Para especificar os dados pluviométricos de um projeto para obter mais informações.
- Na espaço de trabalho Critérios de análise, clique em Abrir gerenciador de águas pluviais.
-
No Gerenciador de precipitação, clique no bloco IDF. O editor de Criação de IDF é aberto.
- No campo Nome, insira um nome exclusivo para o conjunto de águas pluviais.
Nota: Deve ser inserida pelo menos uma duração de águas pluviais antes de salvar o conjunto de águas pluviais.
Para importar um conjunto de dados de IDF
É possível criar várias curvas de precipitação IDF para diferentes períodos de retorno, especificando valores de intensidade (ou profundidade) de precipitação para diferentes durações de precipitação.
- Clique em
para importar arquivos de dados IDF. Estes são os arquivos compatíveis:
- Arquivo personalizado (.csv)
- Arquivo NOAA (*.csv)
- Arquivo IDF do Hydraflow (.idf)
- Arquivo IDF do SSA (.idfdb)

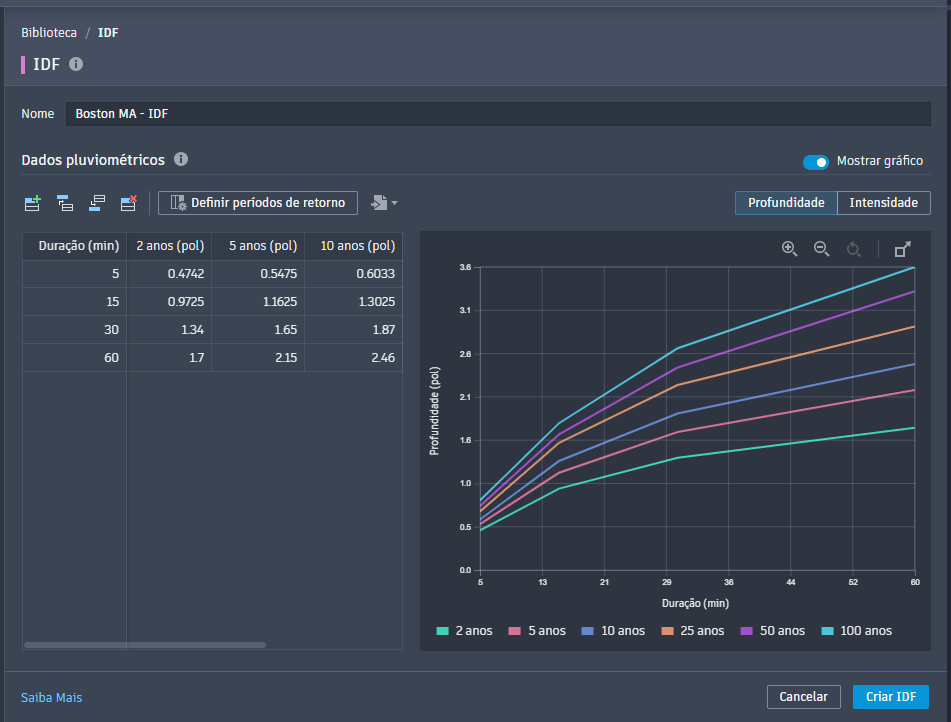

- Em seguida, os dados são apresentados em uma tabela e em um gráfico de curva IDF.
Nota: Use o botão Mostrar gráfico para ocultar e mostrar o gráfico de curva.
A tabela e o gráfico de curva IDF podem exibir dados de profundidade ou de intensidade. Os dados são exibidos usando as unidades definidas no desenho de origem.
Nota: Deve haver pelo menos duas entradas contendo o incremento de minutos e a profundidade de chuva coincidente em polegadas (ou milímetros, dependendo das unidades do desenho). - Clique em Criar IDF para adicionar o conjunto de dados pluviométricos de IDF à Lista de precipitações.
Para modificar conjuntos de IDF
- Na lista de dados de IDF, selecione o conjunto a ser modificado. O editor de IDF é exibido.
- Para adicionar ou excluir linhas de duração para o conjunto:
Adicionar nova linha. Adiciona uma nova linha de duração na parte inferior do conjunto de IDF.
Inserir linha acima. Adiciona uma nova linha de duração acima da linha selecionada no momento.
-
Inserir linha abaixo. Adiciona uma nova linha de duração abaixo da linha selecionada no momento.
Excluir linha. Exclui a linha selecionada no momento.
- Para adicionar, editar ou excluir colunas de período de retorno, clique em Definir período de retorno
. O editor Definir períodos de retorno é exibido:
- No campo Especifique o número de anos, insira um número que represente a duração do período de retorno em anos e clique em Adicionar.
- Para editar ou excluir um período de retorno, clique no
correspondente. Clique em Salvar para aceitar as alterações nos períodos de retorno.
- Clique em Salvar alterações para aceitar as alterações feitas no conjunto de dados de IDF.
