Sobre a operação de ajuste de snap
A operação modela as formas mais comuns para um ajuste de snap: os estilos de gancho e contorno.
O ajuste de snap é um mecanismo de união comum entre as peças de plástico. É baseada em uma referência de posicionamento (um ponto de um esboço ou um ponto 3D), duas direções e um conjunto de parâmetros geométricos para determinar a forma que também pode ser manipulada diretamente na visualização gráfica.
Estilo de gancho:
Estilo de contorno:
O posicionamento de uma operação Encaixe sob pressão é determinado por um dos seguintes elementos:

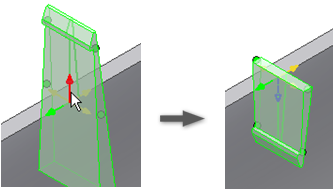

Pontos em um esboço, em que o normal do esboço fornece a direção da viga. Clique na seta de visualização da direção para virar a viga à direção oposta.

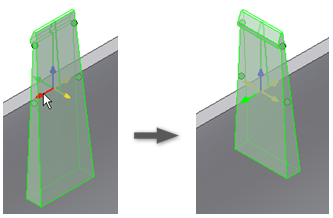

A direção do gancho/presilha é normal em relação à direção da viga. Clique nas setas de visualização de direção para alternar para os quatro quadrantes a 90 graus.
Pontos de trabalho ou pontos de esboço, selecione pontos de posicionamento de diferentes esboços ou pontos de trabalho. Neste caso não é usado o padrão do esboço e a direção das vigas e do gancho/presilha deve ser definida usando a seleção de elementos geométricos ou de trabalho.
Após selecionar as direções da viga e do gancho/presilha ainda é possível inverter a orientação dos dois elementos selecionando e arrastando as setas.
Por último, tem a opção de estender a forma da viga até a face seguinte de maneira automática.
É possível definir as cotas da operação Encaixe sob pressão usando os manipuladores. Eles estão disponíveis na visualização para definir os parâmetros geométricos de forma interativa quando não é usada uma entrada de cotas precisa.
A imagem da visualização do encaixe sob pressão exibe alguns dos pontos de controle que podem ser manipulados. Ao parar o cursor sobre a seção transversal, são ressaltados os segmentos que podem ser arrastados. Ao parar o cursor sobre os pontos chave, são exibidos outros pontos que podem ser arrastados. Alguns pontos permanecem ocultos para evitar a sobrecarga de elementos na visualização. Pare o cursor sobre a visualização para verificar a resposta dos manipuladores.
Há dois tipos de manipuladores:

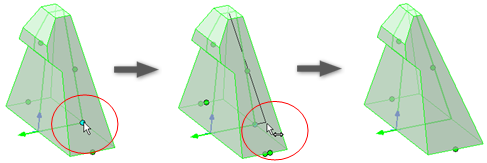

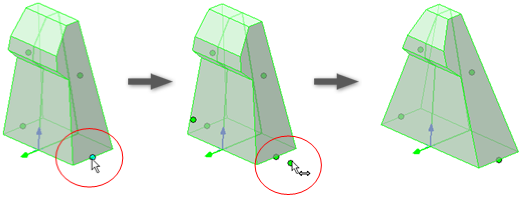

Os manipuladores de pontos definem alguns dos parâmetros angulares e lineares do encaixe sob pressão. As seguintes ilustrações exibem alguns exemplos de funcionamento dos manipuladores de pontos:

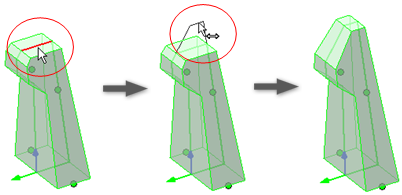

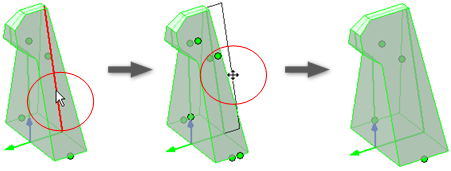

Os manipuladores de perfil definem os parâmetros lineares do encaixe sob pressão.
O estilo de contorno inclui manipuladores similares.
A visualização pode ser ativada ou desativada com o controle de caixa de seleção habitual.
