Para criar um ajuste de snap

Criar um ajuste de snap a partir de pontos de esboço 2D

Antes de começar, crie ou importe uma peça com paredes finas e crie um esboço 2D com pontos correspondentes às inserções do ajuste de snap.

1. Clique na guia Modelo 3D painel Peça de plástico Encaixe sob pressão .

2. Na guia Forma da caixa de diálogo Ajuste de snap, escolha Posição > a partir do esboço e, a seguir, selecione um estilo de ajuste de snap:

   • Gancho de encaixe sob pressão em balanço



   • Contorno de encaixe sob pressão em balanço



3. Usando o seletor Centros e o seletor Direção de gancho ou Direção de presilha , defina o ponto central e a direção do gancho ou da presilha.

   Observação: Os pontos criados usando a chave do ponto central são selecionados automaticamente.

   O seletor Direção do hook fornece quatro setas a intervalos de 90 graus. As direções são alinhadas com o eixo XY do plano do esboço. Clique na seta de direção do gancho para orientar corretamente cada gancho. Utilize Inverter para alterar a direção, que corresponde inicialmente plano do esboço perpendicular.



4. Se o arquivo de peça tem mais de um corpo sólido, utilize o seletor Sólido para escolher o corpo alvo.

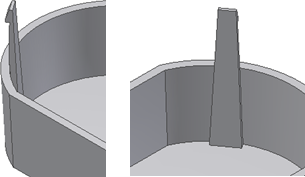

5. Escolha se deseja estender ou interromper o snap da viga de ajuste:

   • Estender selecionado:
   • Estender não selecionado:

6. Para gancho de ajuste de snap em balanço, especifique os parâmetros de gancho e viga em suas guias da caixa de diálogo Ajuste de snap ou use os manipuladores até que obtenha a forma desejada.

   Nota: Para facilitar a seleção das direções, os manipuladores da forma não estão ativos quando a direção do gancho está orientada para abaixo.

   Guia Viga

   • Espessura da viga na parede
   • Comprimento da viga
   • Espessura da viga no gancho
   • Largura da viga na parede
   • Largura da viga no gancho

   Guia Gancho

   • Comprimento da ponta do gancho
   • Profundidade de entalhe do gancho
   • Comprimento do gancho
   • Ângulo da face de retenção do gancho
   • Ângulo da face de inserção do gancho

7. Para contornos de ajuste de snap em balanço, especifique os parâmetros de grampo e presilha nas guias da caixa de diálogo Ajuste de snap.

   Guia Grampo

   • Comprimento do grampo
   • Largura do grampo
   • Espessura da viga na parede
   • Espessura da viga na parte superior

   Guia Presilha

   • Largura da presilha nos lados e na parte superior
   • Comprimento de abertura da presilha

8. Clique em OK.

Criar um ajuste de snap a partir de um ponto 3D

Antes de começar, crie ou importe uma peça com paredes finas. O objetivo é inserir uma operação Ajuste de snap na aresta circular em uma posição que não seja adequada para o estilo de posicionamento “em esboço”. Por exemplo, use um ponto da aresta onde seja pouco provável que a direção do gancho esteja alinhada com um eixo X ou Y do esboço.

Crie os elementos de construção e um ponto de trabalho 3D na aresta da parede interna, na posição na qual deseje inserir o ajuste de snap. Por exemplo, o ponto de trabalho 3D é pode ser o final de uma linha tangente à aresta interna. A direção do gancho é pode ser um eixo de trabalho definido pelo ponto de trabalho 3D e o centro da aresta circular.

1. Clique na guia Modelo 3D painel Peça de plástico Encaixe sob pressão .

2. Na guia Forma da caixa de diálogo Encaixe sobre pressão, selecione Posicionamento No ponto e escolha o estilo de encaixe sob pressão Gancho de encaixe sob pressão em balanço ou Contorno de ajuste do snap em balanço .

3. Usando o seletor Centros , selecione o ponto de trabalho 3D como ponto central.

4. Usando o seletor Direção , selecione a face para a direção.



5. Usando o seletor Direção do gancho ou Direção de presilha, selecione o eixo de trabalho como a direção do gancho ou da presilha.

6. Ajuste os parâmetros de Forma, Viga e Gancho ou Forma, Grampo e Presilha conforme desejado e clique em OK.
