Editar uma nota de ranhura

Revise o texto, as cotas ou os símbolos, conforme necessário.

1. Na janela de desenho, clique com o botão direito do mouse na nota de ranhura e selecione Editar nota de ranhura no menu.

2. Na caixa de diálogo Editar nota de ranhura, edite o texto da nota de ranhura e outras propriedades:

   • Selecione Usar padrão para utilizar o formato padrão da nota de ranhura.
   • Diâmetro da tarraxa e Rosca direita não estão disponíveis para ranhuras.
   • Selecione Unidades da peça para utilizar unidades do modelo. Desmarque a caixa de seleção para utilizar as unidades de medida especificadas pelo estilo de cota.
   • Se apropriado, adicione o texto empilhado. Para obter mais informações, consulte Empilhar texto em um desenho. Insira uma sequência de empilhamento correta, selecione-a, clique com o botão direito e selecione Empilhar. Se Empilhamento automático está ativo, os números fracionários com um ativador de empilhamento válido seguido de um caractere neutro são empilhados automaticamente enquanto você digita.
   • Para adicionar informação de tolerância aos valores incluídos na nota de ranhura ou substituir as configurações de precisão, clique nas configurações Precisão e tolerância.
   • Para criar uma configuração personalizada da nota de quantidade (propriedade QTYNOTE), clique em Editar nota de quantidade.

3. Edite o texto da nota de ranhura no campo de edição. Na seção Valores e símbolos, clique em um valor de ranhura ou um símbolo para adicionar a propriedade correspondente ao texto da nota de ranhura.

4. Clique em OK para salvar as alterações e fechar a caixa de diálogo Editar nota de ranhura.

Ocultar valores em uma nota de ranhura

É possível ocultar as cotas e todos os símbolos, valores e texto que o estilo de cota adiciona à nota de ranhura.

Na janela de desenho, clique com o botão direito do mouse na nota de ranhura e selecione Ocultar valor no menu.

Para restaurar a visibilidade, clique com o botão direito do mouse na nota de ranhura e desmarque a seleção de Ocultar valor.

Visualize ou oculte as cotas em unidades alternativas

As notas de ranhura podem exibir os valores das cotas tanto em uma unidade principal quanto em unidades de medida alternativas. Edite o estilo de cota para alterar as configurações.

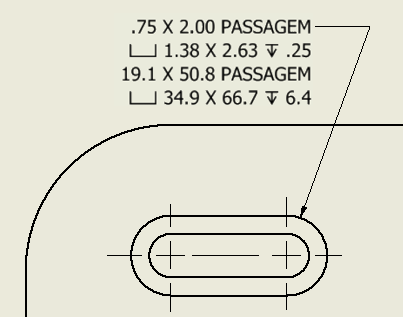

Selecione a opção Agrupar valores duplos para usar o posicionamento adjacente de cotas duplas em notas de ranhura.
