As configurações de energia controlam como o modelo de energia é criado do modelo de arquitetura.
Para abrir a caixa de diálogo Configurações de energia, clique na guia Analisar
painel Otimização da energia
(Configurações de energia).
Modo
O Revit oferece três modos para criar o modelo de energia do modelo de arquitetura.
Massas conceituais e elementos de construção: selecione esse modo quando o modelo contiver somente massas, somente elementos de construção (paredes, telhados etc.) ou uma mistura de massas e elementos de construção. Use esse modo ao executar a otimização da energia usando o método Projeto misto.
Na maioria dos casos, você deve usar o modo padrão: Massas conceituais e elementos de construção.
Ambientes: selecione esse modo quando o modelo contiver ambientes. Esse método usa volumes definidos no modelo de construção com base nos ambientes no modelo. Esses volumes podem não ser tão precisos como aqueles criados usando as configurações de energia. Antes de usar esse método, adicione ambientes ao modelo.
Espaços: selecione esse modo quando o modelo contiver espaços. Esse método usa volumes definidos no modelo de construção com base nos espaços no modelo. Esses volumes podem não ser tão precisos como aqueles criados usando as configurações de energia. Antes de usar esse método, adicione espaços ao modelo.
Filtro
Usar apenas elementos visíveis na vista atual
A vista atualmente ativa será usada como um filtro para gerar o modelo de energia. Somente os elementos visíveis na vista são incluídos.
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.
Fase do projeto
Todos os elementos de construção e/ou as massas conceituais atribuídos para a fase especificada ou uma fase de construção anterior serão incluídos na análise de energia. Os elementos e massas atribuídos à uma fase posterior de construção serão omitidos da análise de energia.
Configurações gerais
Plano de chão
Especifique o nível abaixo do qual a superfície do modelo de energia deve estar em contato com o solo para a transferência de calor.
Para uma construção onde o piso de chão está parcialmente subterrâneo (por exemplo, construído em uma inclinação), use o nível que tenha a maior exposição como o plano de chão. As diferenças na análise de energia resultante são normalmente muito pequenas.
Resolução do espaço analítico e Resolução da superfície analítica
Os parâmetros Resolução do espaço analítico e Resolução da superfície analítica fornecem informações importantes usadas pelo algoritmo que gera o modelo de energia.
Os valores padrão desses parâmetros fornecem um equilíbrio ótimo entre a precisão e o tempo de processamento do modelo de energia para a maioria dos modelos do Revit. No entanto, como o tamanho, a complexidade e a qualidade do modelo do Revit pode variar amplamente, pode ser necessário modificar esses parâmetros para fornecer uma maior precisão ou para reduzir o tempo de processamento do modelo de energia, ou ambos.
Ao aumentar os valores de Resolução do espaço analítico e de Resolução da superfície analítica, o tempo de processamento necessário para criar o modelo de energia será significativamente reduzido.
Ao reduzir os valores desses parâmetros, o tempo de processamento necessário para criar o modelo de energia aumenta significativamente.
A redução desses valores não necessariamente resulta em um modelo de energia mais preciso. Por exemplo, enquanto um valor menor de Resolução do espaço analítico pode resultar em folgas menores entre os elementos do Revit, ele também pode conduzir à omissão de alguns espaços analíticos devido as folgas entre os elementos de arquitetura que foram ignorados na configuração superior.
Experimente com diferentes valores em diferentes modelos para compreender como esses parâmetros funcionam. Consulte também Sobre o processo de criação do modelo de energia, Sobre os espaços no modelo de energia e Sobre as superfícies no modelo de energia.
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.

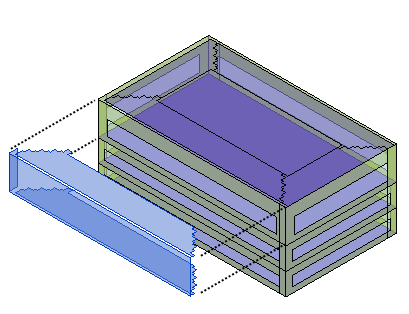

Profundidade da zona de perímetro
Especifique a distância a ser medida de dentro das paredes externas para definir a zona de perímetro. Essa configuração deve sempre ser usada em conjunto com a configuração da profundidade da zona de perímetro.
O núcleo de um edifício tem cargas de aquecimento e resfriamento que diferem do perímetro porque ele não está exposto diretamente a nenhuma condição de clima externo ou de luz natural através das janelas. Uma profundidade de zona de perímetro típica é de 4 a 5 m (12 a 15 pés).
Configurar a profundidade da zona de perímetro é uma parte valiosa do zoneamento térmico automático, especialmente para construções com grandes planos abertos ou planos para os estudos de massa no início. Para obter mais informações, consulte Sobre os espaços no modelo de energia.
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.
Divisão da zona de perímetro
Selecione essa opção para dividir o perímetro da construção (excluindo o núcleo) em zonas térmicas discretas. Essa configuração deve sempre ser ativada quando a profundidade da zona de perímetro for maior do que zero.
O perímetro das zonas resultam em estimativas de consumo de energia mais precisas. Por exemplo, no fim da tarde de verão, uma fachada no lado oeste pode obter o ganho de calor solar enquanto que a fachada do lado leste não o obtém. O zoneamento de perímetro permite que a análise de energia destes perímetros seja tratada separadamente. Para obter mais informações, consulte Sobre os espaços no modelo de energia.
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.
Tipo de construção
Selecione o tipo de construção que reflete mais de perto o uso planejado do modelo. Essa configuração é a padrão para todo o projeto.
O tipo de construção inclui suposições sobre a tabela típica da construção com base em seu uso. Por exemplo, supõe-se que uma loja de varejo esteja aberta por mais horas do que um edifício de escritórios, portanto, usa mais energia.
Para substituir a tabela padrão do tipo de construção selecionado, use a configuração Tabela de operação da construção. Também é possível substituir os tipos de espaço por espaços específicos.
Para suposições sobre cada tipo de construção, consulte Dados do tipo de construção.
Atribuir a não condicionado
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.
Limite vertical médio da altura do vazio
Esse valor é usado para evitar a aplicação de cargas e propriedades térmicas indesejadas em espaços analíticos, como vazios no teto e pequenos espaços verticais, como armários e pequenos espaços de armazenamento. Quando uma altura média do espaço analítico estiver dentro deste limite, ela será automaticamente atribuída como equipamento de zona Não acondicionado. Os espaços analíticos atribuídos como Não acondicionados não serão incluídos em nenhuma análise de sistemas. Os espaços analíticos não possuem uma altura, portanto, o Limite vertical médio da altura do vazio é determinado pela divisão do volume pela área.
O padrão é 6 pés e é controlado pela unidade Comprimento na caixa de diálogo Unidades do projeto.
Limite horizontal do vazio/da área de canaleta
Semelhante ao Limite vertical médio da altura do vazio, esse valor é usado para evitar a aplicação de cargas e propriedades térmicas indesejadas em espaços analíticos. Quando a área de um espaço analítico estiver dentro desse limite, ela também será atribuída ao equipamento de zona Não acondicionado para exclusão de quaisquer análises de sistemas.
O padrão é 1 pé quadrado e é controlado pela unidade Comprimento na caixa de diálogo Unidades do projeto.
Gerenciar propriedades térmicas
O Revit fornece três maneiras para especificar as propriedades térmicas do material de elementos de construção para a análise de energia. É possível usar esses métodos em combinação com um outro para atender aos diferentes estágios do processo de projeto, níveis de detalhe e preferências do usuário.
- Os Tipos conceituais são o padrão.
- Os Tipos esquemáticos, onde ativados, substituem os tipos conceituais.
- Usar elementos detalhados, onde ativado e onde as propriedades térmicas do material são especificadas para elementos de construção, substitui os tipos conceituais e os tipos esquemáticos.
Massa conceitual
Essa opção somente está disponível no modo Massas conceituais e elementos de construção.
Vidraça de massa
Especifica o percentual de paredes externas que serão aberturas envidraçadas (a relação janela-parede).
Essa configuração somente se aplica às massas conceituais com pisos de massa ativados.
Percentual de claraboias do alvo
Especifica o percentual de telhados que deveriam ser claraboias. Esse valor também é conhecido como a relação de claraboia para telhado (SRR).
Essa configuração se aplica somente às massas conceituais.
Configuração avançada
Essas configurações somente estão disponíveis no modo Ambientes ou Espaços.
Complexidade da exportação
- Simples – paredes cortina e sistemas de cortinas são exportados como uma única abertura (sem painéis individuais). Simples é mais adequado para análise de energia.
- Simples com superfícies sombreadas – igual ao simples, mas com informações exportadas para a superfície de sombreamento.
- Complexo – paredes cortina e sistemas de cortinas são exportados como várias aberturas, painel por painel.
- Complexo com superfícies sombreadas – da mesma forma que complexo, mas com informações de superfície de sombreamento exportadas.
Superfícies de sombreamento não estão associadas a nenhum ambiente/espaço (saliência do telhado, parede independente).
- Complexo com montantes e superfícies de sombreamento – igual ao complexo, mas com informações exportadas ao montante e à superfície de sombreamento.
Montantes em cortinas de paredes são exportadas como superfícies de sombreamento. Uma superfície de sombreamento de análise simples é obtido dos montantes, com base na linha de centro, espessura e deslocamento.
Tolerância do espaço vazio
Especifica a tolerância das áreas que serão consideradas como espaços vazios.
Ambiente de construção
- Usar o parâmetro de função. (padrão) Esse método usa o parâmetro de tipo Função de paredes, pisos e plataformas de construção para determinar os elementos de construção considerados como parte do ambiente de construção. Se uma parede possuir um espaço adjacente, as superfícies analíticas originadas da parede serão classificadas como superfícies externas. Se uma parede tem dois espaços adjacentes e sua função é Externa, Fundação, Retenção ou Sofito, a superfície analítica originada da parede será classificada como superfície interna. Se a função da parede for Interna ou Shaft núcleo, a superfície analítica originada da parede será classificada como superfície interna, independentemente do número de espaços adjacentes.
- Identificar elementos externos. Esse método usa uma combinação de projeção de raio e algoritmos de preenchimento de inundação para poder identificar os elementos de construção que estão expostos à parte externa da construção, o ambiente da construção. As superfícies analíticas originadas dos elementos de construção no ambiente serão classificadas como externas ou superfícies de sombreamento.
Tamanho da célula do eixo analítico
Especifica o tamanho da célula da malha cúbica uniforme. Esse é o tamanho da base das células do eixo 3D, ou cubos, usado para dividir a caixa de delimitação da casca de construção em um eixo 3D cúbico uniforme. Esse parâmetro está disponível quando o Ambiente de construção está definido como Identificar elementos externos.
