Por padrão, as barras em uma distribuição da forma de caminho possuem cotas uniformes. Para permitir que as cotas das barras variem de acordo com o hospedeiro de concreto específico, é possível restringir os segmentos das barras ou as extremidades das barras às arestas do elemento de concreto.
Restringir segmentos a arestas
- Selecione o conjunto e, em Modificar | Vergalhão estrutural
painel Restrições, clique em Editar restrições.

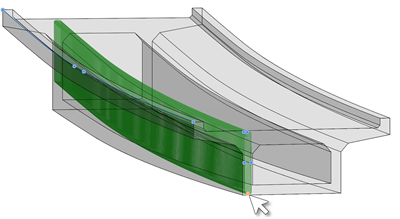

- Selecione o manipulador do segmento.

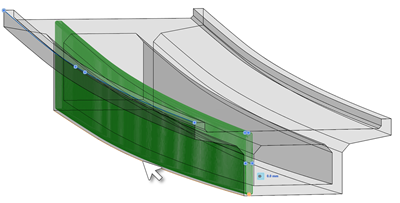

- Clique na aresta de um elemento de concreto que ele deve seguir. Por padrão, o segmento é restringido na cobertura.

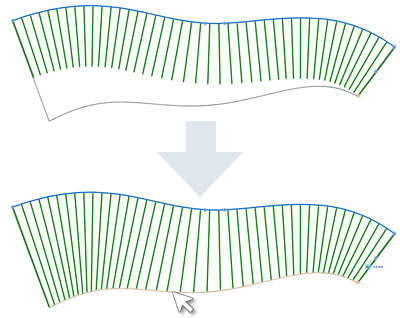

As extremidades da barra têm o mesmo comportamento. No exemplo a seguir, restringir a extremidade da barra à aresta da laje estende as barras para esse lado.

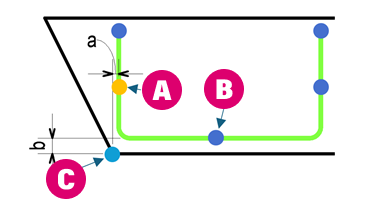

Nota: O deslocamento especificado é aplicado a cada barra no conjunto e é medido como a distância entre o segmento (linha) ou a extremidade da barra até a aresta selecionada (que é um ponto em cada seção de barra). No exemplo abaixo, os segmentos (A) e (B) estão restringidos à aresta (C) no deslocamento a e b, respectivamente.

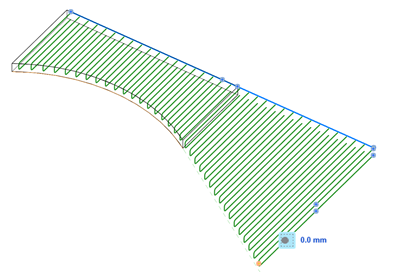

No exemplo a seguir, os segmentos 1 estão restringidos à aresta no lado esquerdo, enquanto os segmentos 2 e 3 estão restringidos à aresta no lado direito. Todas as restrições têm um deslocamento de 0 mm em relação à cobertura.
A restrição da aresta é estendida em uma tangente ao arrastar a extremidade do caminho para fora do hospedeiro.

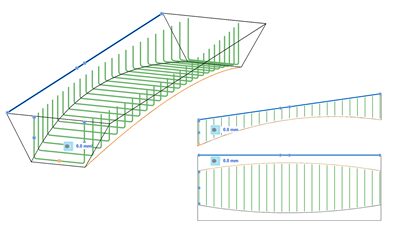

Nota: Será possível selecionar várias arestas contínuas para assegurar a variação correta da forma do vergalhão se o hospedeiro de concreto for composto de várias faces/arestas.
