Colocar vergalhão de forma livre – Distribuição alinhada

Coloque a distribuição alinhada da armadura de forma livre nos elementos de concreto com qualquer geometria.

É possível colocar uma distribuição alinhada do vergalhão de forma livre selecionando referências de face única ou várias referências de face em qualquer vista. Este exemplo mostra a colocação da distribuição alinhada do vergalhão de forma livre em uma vista 3D.

1. Clique na guia Concreto painel Armadura (Caminho).

2. Clique em Modificar | Colocar vergalhão painel Distribuição (Alinhado).

Nota: Se você desejar selecionar várias faces ou segmentos do caminho, clique em Modificar | Colocar vergalhão painel Seleção múltipla (Selecionar múltiplos).
3. Especifique um tipo de vergalhão na paleta Propriedades.
4. Na área de desenho, selecione a superfície do elemento que hospedará o vergalhão de forma livre. É possível selecionar uma ou várias faces do hospedeiro de concreto.

5. Clique em Modificar | Colocar vergalhão de forma livre painel Avançar (Caminho). Selecione uma aresta do elemento.
   Nota: Como alternativa, é possível pressionar a barra de espaços para continuar selecionando o caminho de distribuição.


   Opcionalmente, é possível selecionar Vertical para o parâmetro Alinhamento da barra na paleta Propriedades ou selecionar uma das outras opções para o alinhamento da barra, para a qual também é necessário selecionar uma face. Consulte Opções de alinhamento de vergalhão de forma livre.

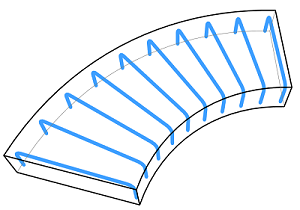

6. O vergalhão preencherá a superfície hospedeira conforme estabelecido pelas superfícies de referência e pelas propriedades predefinidas.

7. Pressione Esc para sair do modo de colocação do vergalhão de forma livre.
