Colocar a distribuição de formas de caminho

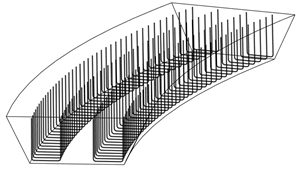

O processo de colocação de uma distribuição de formas de caminho 3D é concluído em duas etapas principais: colocação da barra principal e seleção do caminho de distribuição.

1. Colocar a barra principal – coloque a barra como faria para vergalhões orientados pela forma. Consulte Colocar vergalhão.
   1. Acesse uma vista de corte através do hospedeiro de concreto.
   2. Selecione o tipo de vergalhão e o layout do conjunto de vergalhões na paleta de propriedades.
   3. Selecione uma forma de vergalhão na paleta de propriedades ou no navegador de formas de vergalhão.
   4. Selecione o método de colocação Com dois pontos . Para a colocação na seção, é possível usar o Plano de trabalho atual como plano de colocação e Paralelo ao plano de trabalho como orientação.

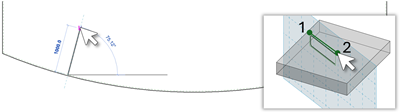

   5. Clique para colocar o vergalhão.

      Nota:

      1. Nesta etapa, é possível clicar em Esc, selecionar a barra colocada e ajustar suas cotas. É possível copiar barras já colocadas ou colocar mais barras, cada uma com suas próprias propriedades que são aplicadas aos respectivos conjuntos, mesmo que somente uma barra esteja visível nesta etapa.
      2. É possível usar os outros métodos de colocação aqui, conforme necessário, como Expandir até o hospedeiro , com o mesmo plano de colocação e orientação, ou Croqui , para criar uma nova forma ou orientar a forma para o hospedeiro de concreto.
   6. Clique em Caminho no painel Avançar para passar para a próxima etapa. Todos os conjuntos criados compartilharão o caminho de distribuição definido na etapa a seguir.
2. Selecione o caminho de distribuição.

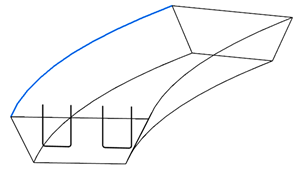

   1. Selecione uma ou mais arestas contínuas para definir o caminho de distribuição desejado.

   2. Clique em Concluir para criar o conjunto.


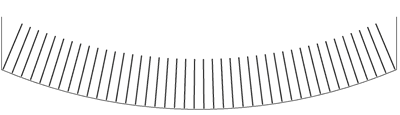

É possível seguir as mesmas etapas para colocar a Distribuição de formas de caminho 3D em hospedeiros de concreto mais simples, como pisos, sem precisar criar uma vista de corte.

1. Colocar a barra principal – coloque a barra como faria para vergalhões orientados pela forma. Consulte Colocar vergalhão

   1. Acesse uma vista da planta através do hospedeiro de concreto.
   2. Selecione o tipo de vergalhão e o layout do conjunto de vergalhões na paleta de propriedades.
   3. Selecione uma forma de vergalhão na paleta de propriedades ou no navegador de formas de vergalhão.
   4. Selecione o método de colocação Com dois pontos . Para a colocação na vista da planta, é possível usar Cobertura próxima como plano de colocação e Perpendicular ao plano de trabalho como orientação.
   5. Clique para colocar o vergalhão. Durante a colocação, pressione a barra de espaços para rotacionar a forma dentro do plano da barra.

   6. Clique em Caminho no painel Avançar para passar para a próxima etapa. Todos os conjuntos criados compartilharão o caminho de distribuição definido na etapa a seguir.
2. Selecione o caminho de distribuição.
   1. Selecione uma ou mais arestas contínuas para definir o caminho de distribuição desejado.

   2. Clique em Concluir para criar o conjunto.


Nota:

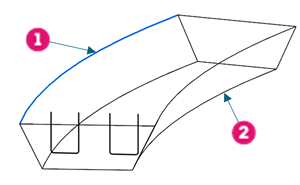

1. Ao selecionar, colocar ou editar o conjunto, o caminho de distribuição aparece com o estilo de linha Caminho de distribuição (1). As arestas do elemento de concreto são mostradas como necessárias, como quando você passa para a etapa 2 da seleção de arestas para o caminho de distribuição, usando o estilo Arestas de concreto (2). É possível ajustar essas configurações em Estilos de objeto em Objetos de modelo Vergalhão estrutural ou substituí-las por vista.

2. Na primeira etapa de colocação, a barra é rotacionada da seção transversal para sua posição perpendicular ao caminho de distribuição. É possível usar a propriedade Alinhamento da barra para tornar a barra paralela a uma face de concreto.
