Os elementos de armadura serão numerados na colocação ou modificação se houver templates de numeração ativos no projeto. A numeração permite que elementos de armadura idênticos, dentro da mesma partição, sejam correspondidos para tabelas e identificadores.
Os projetos que contêm tipos de vergalhão incluem automaticamente templates para vergalhões, acopladores e folhas de tela soldada. As configurações de correspondência padrão podem ser combinadas com a correspondência paramétrica, e o número do vergalhão é editável. Por padrão, as partições são baseadas no parâmetro Partição, mas é possível alternar para outro parâmetro, como Categoria de hospedeiro.
- Abra os templates gerados automaticamente para vergalhões, acopladores ou folhas de tela soldada e revise seus filtros.
- Ajuste o comportamento de correspondência (combine a correspondência padrão com regras paramétricas, conforme necessário).
- Edite o número do vergalhão conforme necessário para resolver problemas de campo.
- Confirme o parâmetro de partição (partição padrão) ou altere para um parâmetro mais adequado (por exemplo, Categoria de hospedeiro).

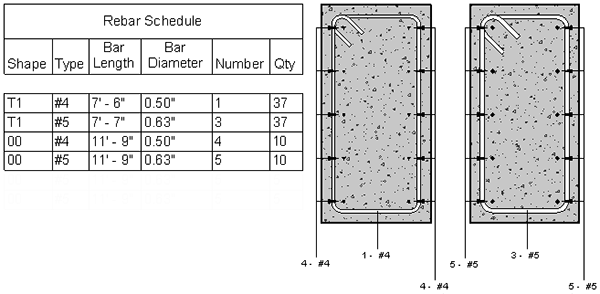

Nas partições atribuídas, os números do vergalhão, da folha de tela soldada e dos acopladores do vergalhão correspondem àqueles do mesmo tipo, tamanho, material e forma. Os identificadores na vista de corte a seguir mostram o relacionamento de correspondência dos números.
O número de um elemento de vergalhão pode ser visualizado e substituído na paleta Propriedades. É possível editar o template de numeração do vergalhão, das folhas de tela soldada e dos acopladores de vergalhão no projeto.
É possível tabular, contar e numerar o identificador do vergalhão.
