Automação física para analítica

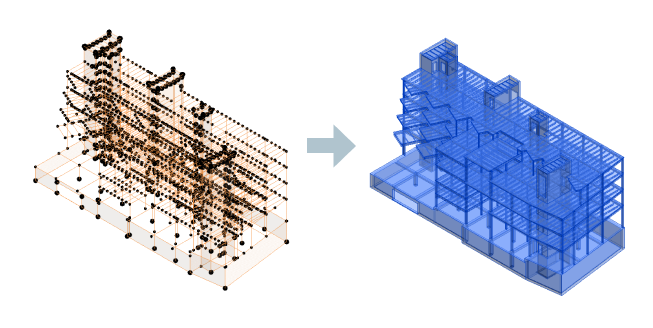

Gere o modelo analítico estrutural dos elementos físicos estruturais selecionados. O modelo analítico resultante é melhor conectado e alinhado com as principais referências horizontais e verticais geradas com base no modelo físico. O modelo analítico será atualizado automaticamente com base nas alterações do modelo físico no mesmo processo de criação.

Para automatizar a criação do modelo analítico usando o modelo físico como contexto:

Nota: Os elementos que não têm uma linha de localização são ignorados.

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico para analítico para construções).
3. Clique em (Executar).

O modelo analítico é criado.

Nota: A ferramenta de automação pré-seleciona somente os elementos físicos com suporte.

• É possível ajustar a seleção.
• Você ainda pode usar o Reprodutor do Dynamo para executar a automação:
  1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
  2. Na lista suspensa, selecione (Personalização da automação).
