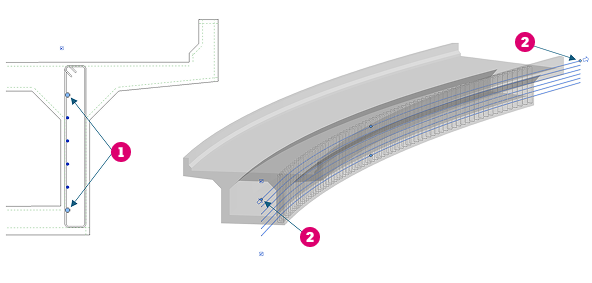

Assim como o vergalhão orientado pela forma, a distribuição orientada pelo vergalhão transformado tem manipuladores que podem ser arrastados para ajustar o intervalo do conjunto ou o comprimento das barras.
Arraste para ajustar o intervalo do conjunto (1).
Arraste para ajustar o comprimento das barras (2).
Edição de restrições – extremidades do conjunto
Para fazer edições precisas do deslocamento de cada manipulador, selecione o conjunto e acesse Editar restrições.

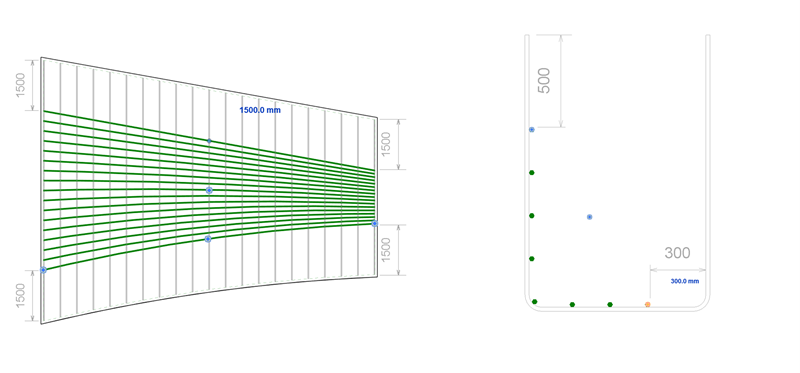

Para o início/fim dos manipuladores do conjunto, o deslocamento é medido da extremidade do segmento de definição. Um valor positivo move o conjunto no interior, ao longo do segmento, enquanto um deslocamento negativo o estende em uma tangente. Confira a seguir um exemplo de como adicionar um deslocamento positivo a um conjunto transformado definido ao longo de um segmento do vergalhão transversal e para um conjunto definido entre dois segmentos.

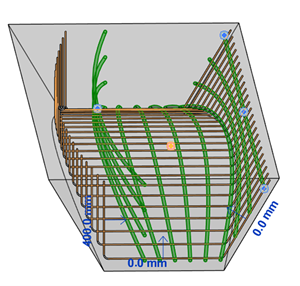

E de como adicionar um deslocamento negativo a um conjunto transformado definido ao longo de um segmento transversal curvado. O conjunto se estende em uma tangente desde a extremidade.
Edição de restrições – manipulador de definição

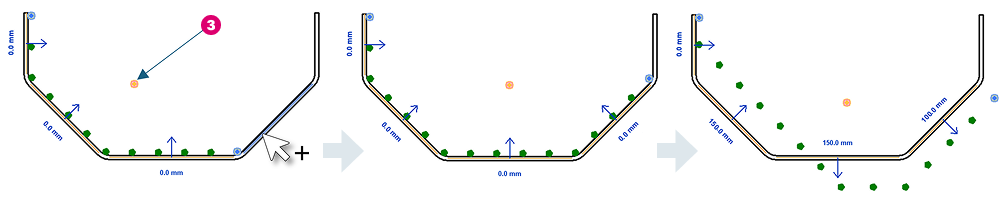

Clique no Manipulador de definição (3) para adicionar ou remover segmentos de definição para a distribuição orientada pelo vergalhão transformado. Insira um valor negativo ou clique na seta de direção para inverter as barras para o outro lado.
O exemplo abaixo mostra a adição de outro segmento à definição e a edição de deslocamentos para os segmentos.
É possível editar as restrições da barra em qualquer vista que faça sentido.
Edição de restrições – extremidades da barra

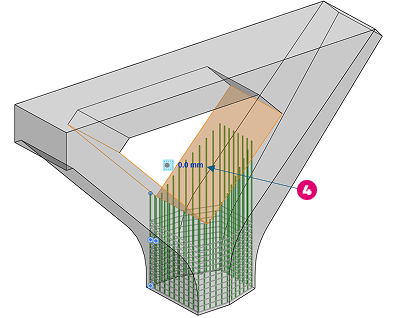

A distribuição do vergalhão transformado é automaticamente restringida a todas as faces hospedeiras de concreto para as quais as barras são orientadas. No exemplo abaixo, as extremidades da barra restringem-se automaticamente às duas faces realçadas em laranja, na cobertura de 0 mm (4).

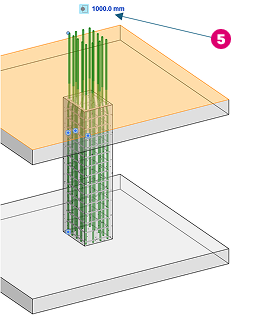

Ao modelar o vergalhão longitudinal em colunas, é possível selecionar o início ou o final do manipulador da barra e clicar na parte superior da laje para defini-la como o alvo. Em seguida, é possível inserir um deslocamento (por exemplo, 1000 mm) (5) dessa face para estender as barras para fora.

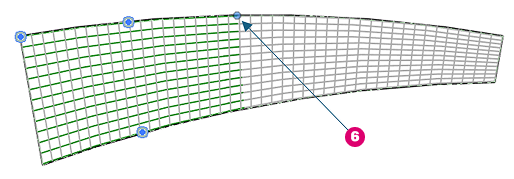

Quando as barras são emendadas, as extremidades são controladas pela conexão de emenda. Clicar em uma face de concreto redefine o manipulador e remove a restrição de emenda.
