Aprimoramentos do identificador da chamada de detalhe

Agora você tem mais controle sobre os identificadores da chamada de detalhe. Tanto o ponto inicial quanto o final da chamada de detalhe podem ser definidos como livres e posicionados manualmente. A geometria do contorno do identificador está mais flexível, permitindo controlar e efetuar o snap de posições de chamada de detalhe com mais precisão.

Personalizar a localização inicial da chamada de detalhe anexada

Ao criar ou editar famílias de identificadores no Editor de família, os elementos que compõem o identificador têm um parâmetro, Excluir do contorno da chamada de detalhe, para excluí-los da geometria do contorno do identificador. A geometria do contorno do identificador controla onde as chamadas de detalhe do identificador são posicionadas automaticamente. É possível excluir a geometria para controlar onde a chamada de detalhe será anexada ao identificador.

Exemplo

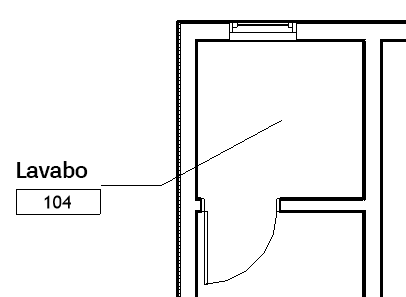

O contorno do identificador inclui toda a geometria.

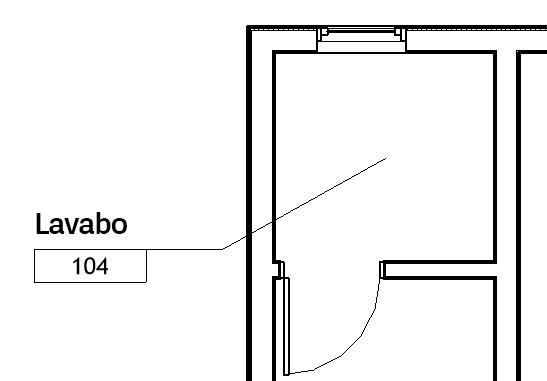

Nome do ambiente não incluído na geometria do contorno do identificador.

Consulte Propriedades de instância do identificador.

Colocação dos pontos inicial e final da chamada de detalhe

As chamadas de detalhe têm propriedades de instância que permitem que elas sejam posicionadas manualmente. Selecione a chamada de detalhe e, na paleta Propriedades, defina o parâmetro Início da chamada de detalhe e/ou o parâmetro Fim da chamada de detalhe como “Livre” e posicione manualmente o ponto inicial ou final da chamada de detalhe.

Nota: O posicionamento inicial e final da chamada de detalhe pode ser afetado pelos parâmetros Contorno da chamada de detalhe e Referência do snap da chamada de detalhe ativados na geometria da família de identificadores. Edite a família de identificadores para alterar esses parâmetros.

O parâmetro final da chamada de detalhe existente, Tipo de chamada de detalhe, foi renomeado para Fim da chamada de detalhe, com as mesmas opções e comportamento das versões anteriores.

Quando a opção Início da chamada de detalhe está definida como Início livre, o início da chamada de detalhe pode efetuar o snap aos quatro lados padrão do contorno do identificador. Se forem necessários candidatos de snap adicionais, qualquer linha em uma família de identificadores pode ser designada como uma referência de snap ativando o parâmetro Referência do snap da chamada de detalhe.

Consulte Alterar a chamada de detalhe do identificador.

Snap da chamada de detalhe

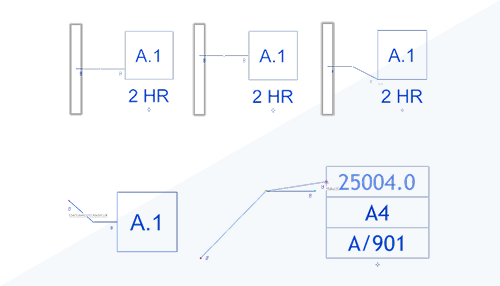

O snap da chamada de detalhe foi refinado, tornando mais fácil efetuar o snap de chamadas de detalhe em vários fluxos de trabalho. Quando um ponto inicial da chamada de detalhe é definido como livre, você poderá efetuar o snap da posição da chamada de detalhe para diferentes posições na geometria do identificador. Selecione a geometria na família de identificadores e ative a propriedade Referência do snap da chamada de detalhe. Agora, essa geometria é válida como um ponto de snap para uma chamada de detalhe de extremidade livre.

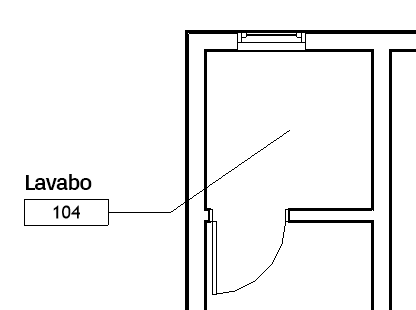

Chamada de detalhe de extremidade livre posicionada na parte superior da caixa numérica.

Uma chamada de detalhe definida como Extremidade livre agora pode efetuar snap à sua geometria hospedeira e a alguns objetos relacionados.

As visualizações do snap foram melhoradas para os identificadores, e a capacidade de efetuar snap horizontal/vertical a outra geometria de identificador foi expandida.

As chamadas de detalhe definidas como Início livre ou Extremidade livre foram integradas às opções Snaps ao objeto e Sobreposições.

Estão disponíveis opções do Revit.ini para personalizar essa funcionalidade. Consulte Opções de linha de chamada de anotação no Revit.ini.

Esse recurso foi sugerido pelos clientes no fórum de ideias (Ideia 1, Ideia 2, Ideia 3, Ideia 4) e é descrito no roteiro de produtos.
