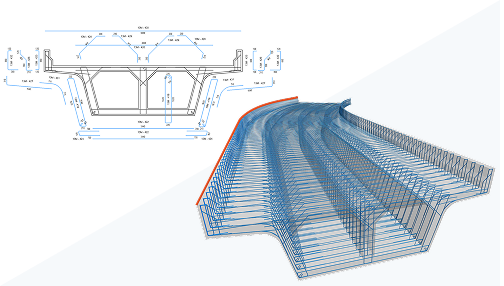

Modele vergalhões transversais ao longo de elementos complexos de concreto de dupla curvatura usando uma nova distribuição com base no caminho 3D. Mantenha a consistência da geometria do vergalhão enquanto se adapta automaticamente às alterações do hospedeiro.
Distribuição da forma do vergalhão com base no caminho 3D é um fluxo de trabalho de vergalhão de forma livre para modelagem de armaduras transversais ao longo de geometria de concreto complexa de curva dupla, como as de pontes e túneis.
Distribua formas idênticas de vergalhão ao longo de um caminho 3D definido por uma ou mais arestas hospedeiras, controlando a geometria da barra e as dimensões exatas na seção. A colocação é um processo simples de duas etapas: coloque a barra principal na seção ou na planta e, em seguida, selecione a aresta hospedeira para definir o caminho de distribuição. Cada barra colocada cria seu próprio conjunto de vergalhões com layout e propriedades consistentes.
As barras permanecem alinhadas com o caminho de distribuição e se adaptam automaticamente às alterações da geometria do hospedeiro, preservando a forma e as dimensões definidas das barras. É possível editar a barra principal, ajustar o intervalo definido usando manipuladores de caminho e controlar os deslocamentos de início e fim por meio de restrições, propriedades ou tabelas. O recurso também suporta fórmulas de espaçamento personalizadas, propagar o vergalhão e dividir conjuntos de caminhos 3D, permitindo a reutilização eficiente em hospedeiros similares.
Esse fluxo de trabalho melhora a precisão, a consistência e a produtividade ao detalhar armaduras para lajes curvas, paredes e outros elementos de concreto complexos.
Consulte Vergalhão de forma livre do caminho
Esse recurso é descrito no roteiro de produtos.
