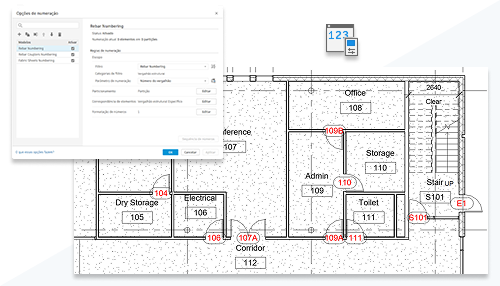

Automatize e padronize a numeração de elementos com templates, filtros e partições baseados em regras. Controle a formatação, resolva as folgas e gerencie a numeração de elementos com resultados consistentes e editáveis.
Sobre a numeração com base em regras
Crie regras para numerar elementos no modelo com base em filtros e partições para controlar como os números são aplicados.
Crie diferentes modelos para atribuir números com base em regras aos elementos. Cada modelo é personalizável com filtros para controlar o escopo e a formatação dos números aplicados. Quando os modelos são removidos ou desativados, o número atribuído permanece como texto editável.

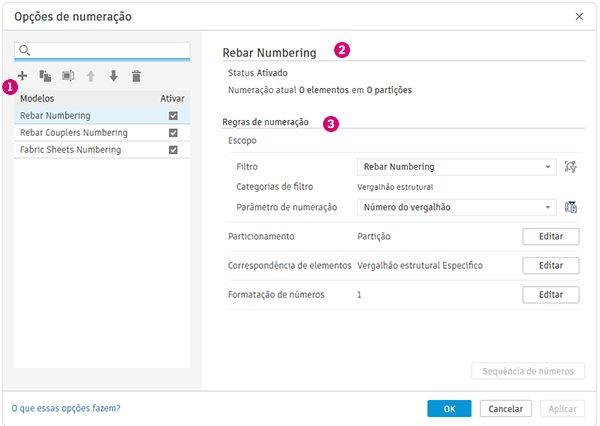

- Guia Gerenciar
painel Configurações
(Numeração)
– Crie, renomeie, exclua e ajuste a prioridade dos modelos de numeração.
– Nome do modelo, status e número de elementos aos quais a regra é aplicada.
– Regras de numeração usadas pelo modelo. Defina o escopo, o particionamento e a formatação dos números usados pela regra.
Use a numeração com base em regras para automatizar e padronizar a numeração de elementos entre categorias. Os templates de numeração usam filtros baseados em regras para definir o escopo, as partições e as sequências, tudo controlado por um parâmetro de texto compartilhado e editável.
A numeração da partição por parâmetros, como Nível ou Ambiente, define os valores iniciais por partição e remove as folgas após a exclusão do elemento. A prioridade do template controla quais regras se aplicam quando vários templates são direcionados ao mesmo parâmetro. As opções de formatação incluem contagem de dígitos, sufixos de letras e maiúsculas e minúsculas, com suporte para a numeração de portas com base no ambiente e sufixos condicionais.
Os elementos são correspondidos pela geometria exata, com correspondência baseada em parâmetro opcional para casos como conexões de aço. As substituições são aplicadas consistentemente em elementos idênticos, e é possível trocar números ou limpar sequências diretamente. Quando um template é desativado ou removido, os valores atribuídos permanecem como texto editável.
Os templates dedicados são criados automaticamente para o vergalhão, os acopladores e as folhas de tela soldada. Os números de vergalhão agora são editáveis e as partições podem ser controladas por parâmetros como a categoria do hospedeiro.
Esse recurso é descrito no roteiro de produtos.
Consulte Numeração.
