Criar paredes por segmento de parede ou por ambiente

Crie paredes com acabamento em um ambiente usando um segmento de parede ou dentro dos limites do ambiente.

Vídeo: Colocar por segmento/ambiente

Para colocar uma parede com acabamento usando um segmento de parede:

1. Clique na guia Arquitetura painel Construção (Parede).
2. Clique em Modificar | Guia Colocar parede painel Desenhar (Colocar por segmento).
3. No painel Colocação, clique em Lado externo ou Lado interno para decidir qual lado da montagem da parede deve ficar de frente para o alvo escolhido. Observe que os lados interno e externo aqui mencionados correspondem aos lados interno e externo definidos na montagem da parede. Se Lado externo for selecionado, o lado externo da parede recém-construída será anexado à parede existente. Também é possível usar a tecla de espaços no teclado para controlar esses botões.
4. Na tela, passe o cursor sobre um segmento de parede para visualizar uma linha ou indicador realçado mostrando onde colocar a parede.
5. Pressione a tecla TAB para alternar entre segmentos, incluindo as colunas e os segmentos, ignorando as colunas para a seleção.


6. Clique no segmento realçado na tela para colocar a parede.

Para colocar as mesmas paredes de acabamento em um ambiente:

1. Clique na guia Arquitetura painel Construção (Parede).
2. Clique em Modificar | guia Colocar parede painel Desenhar (Colocar por ambiente).
3. No painel Colocação, clique em Lado externo ou Lado interno para decidir qual lado da parede deve ficar de frente para o alvo selecionado. Também é possível usar a tecla de espaços no teclado para controlar esses botões.
4. Na tela, passe o cursor sobre um ambiente para ver um realce de linha de paredes potenciais.

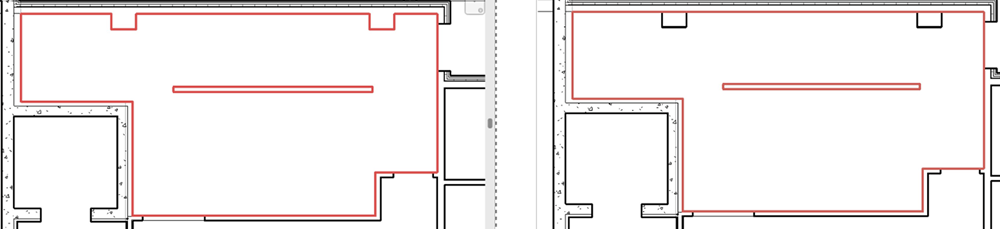

5. Pressione a tecla TAB para alternar entre incluir e não incluir as colunas na seleção.


6. Clique no indicador de linha na tela para colocar as paredes.

Nota:

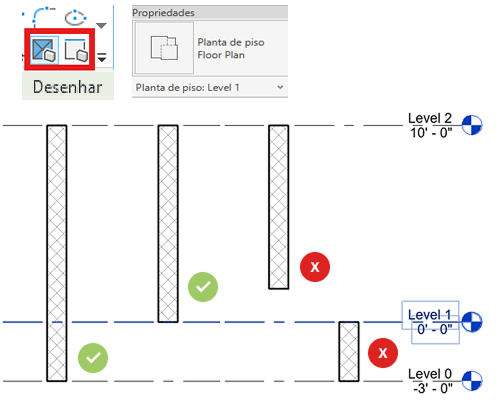

1. Só é possível selecionar paredes que são cortadas pelo nível associado da vista de planta atual.

2. Não é possível selecionar paredes cortina, paredes de elipse, paredes de face, paredes no local e linhas de limite de ambiente como alvo para criar paredes.
3. É possível usar essas ferramentas em modelos vinculados.
