Открытие палитры «Очистка геометрии», на которой отображаются потенциальные зазоры, заступы, недоводы и угловые ошибки для текущего чертежа.

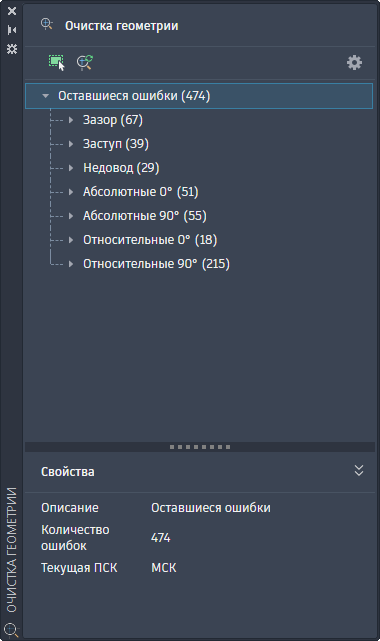

Палитра «Очистка геометрии» содержит инструменты для выбора объектов, настройки параметров, запуска операции обнаружения ошибок, а также проверки или устранения обнаруженных проблем с геометрией. Используйте эту палитру для сохранения точности чертежа и устранения распространенных ошибок черчения.
Список параметров
Отображаются следующие параметры.
- Выбор объектов
-
Определение того, какие объекты в чертеже будут сканироваться на наличие ошибок геометрии.
- Сканировать повторно
-
Сканирование текущего чертежа или набора объектов на наличие ошибок геометрии с использованием текущих параметров.
- Режимы
-
Открытие диалогового окна «Параметры очистки геометрии», в котором можно указать, какие типы ошибок требуется обнаруживать, и задать допуски.
- Оставшиеся ошибки
-
Отображение всех обнаруженных ошибок в текущем чертеже или наборе объектов, упорядоченных в виде дерева. Возможные типы ошибок: «Зазор», «Заступ», «Недовод», «Абсолютный угол» и «Относительный угол».
- Панель «Свойства»
-
Отображение свойств выбранной ошибки.
