При очистке геометрии чертежи сканируются с целью исправления распространенных проблем с геометрией.
Функция «Очистка геометрии» позволяет сканировать чертежи на наличие распространенных ошибок геометрии, таких как зазоры, заступы, недоводы и смещенные углы. Она выделяет ошибки непосредственно в окне чертежа с помощью визуальных маркеров. Кроме того, функция «Очистка геометрии» предлагает несколько вариантов исправления каждой ошибки, среди которых пользователь может выбрать оптимальный. Кроме того, можно игнорировать предлагаемые варианты и при необходимости сохранить геометрию как есть. Очистка геометрии выполняется быстро и предоставляет наглядные и точные результаты.

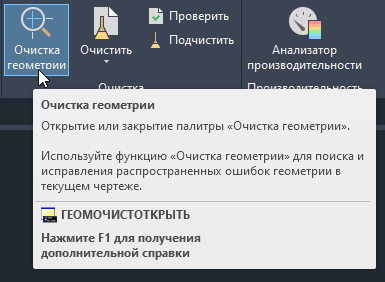

Для использования функции «Очистка геометрии» сначала откройте палитру. Для этого введите ГЕОМОЧИСТОТКРЫТЬ в командной строке или на ленте выберите вкладку «Управление» > панель «Очистка» > «Очистка геометрии».

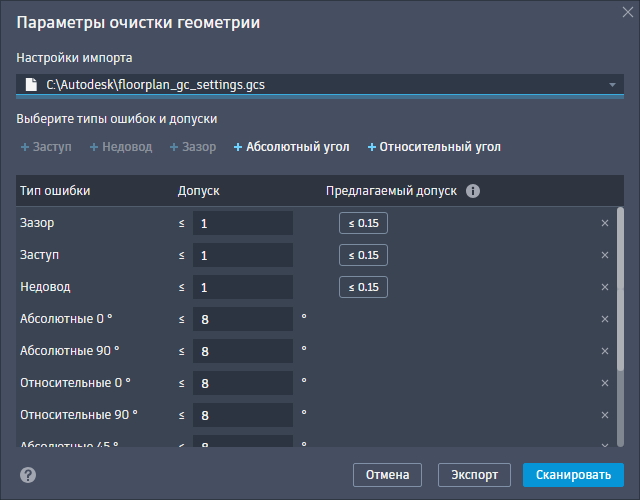

Затем выберите объекты, которые нужно просканировать. Настройте параметры, выбрав типы ошибок и указав допуски в диалоговом окне «Параметры очистки геометрии». Кроме того, можно экспортировать параметры допуска и импортировать файлы шаблонов для обеспечения единообразия чертежей и проектов разных типов.

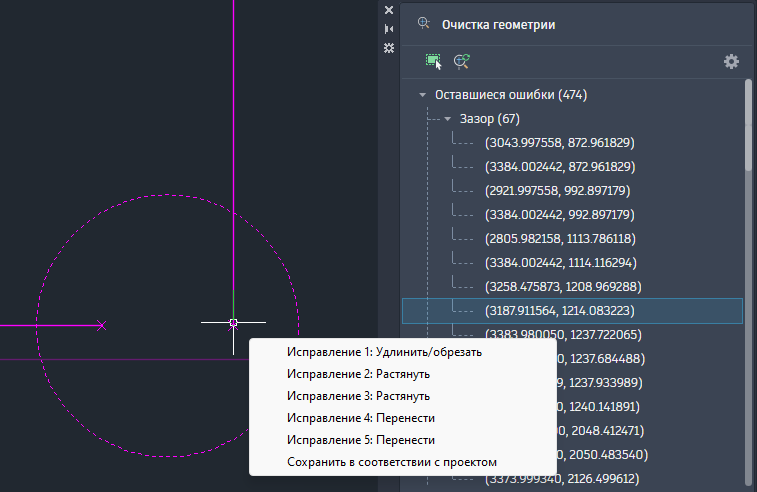

Наконец, проверьте и исправьте найденные ошибки, нажимая на них. Если навести указатель мыши на визуальный маркер, появятся варианты исправления ошибки. Если навести указатель на один из таких вариантов, станет доступен предварительный просмотр исправленного варианта в рабочей области в реальном времени. Щелкните вариант исправления, чтобы применить его к чертежу. Если выявленная проблема на самом деле не является ошибкой, нажмите «Сохранить в соответствии с проектом».
Незначительные ошибки геометрии могут нарушить рабочий процесс проектирования и снизить производительность. Повышение точности чертежа является одним из ключевых преимуществ этого инструмента. Он помогает экономить время за счет оптимизации процесса очистки и позволяет управлять исправлениями.
Новые команды
- ГЕОМОЧИСТОТКРЫТЬ. Открытие палитры «Очистка геометрии».
- ГЕОМПРОВОШЗАКРЫТЬ. Выход из режима проверки очистки геометрии.
- ГЕОМОЧИСТЗАКРЫТЬ. Закрытие палитры «Очистка геометрии».
Новые системные переменные
- GEOMETRYCLEANUPSTATE. Указание состояния палитры «Очистка геометрии» (открыта или закрыта).
- GEOMETRYCLEANUPZOOMPAN. Управление тем, выполняется ли автоматическое зумирование выделенных экземпляров при щелчке по узлу в древовидной структуре палитры «Очистка геометрии».
