Файлы инструментальных палитр и палитр вариаций можно использовать совместно с другими пользователями, работающими над тем же проектом Autodesk, хранящимся в Forma Data Management.
При настройке проекта Autodesk в Forma Data Management можно указать расположение файлов инструментальных палитр проекта и палитр вариаций. Дополнительные сведения о настройке проекта Autodesk для использования с подключенными вспомогательными файлами см. в разделе Настройка проекта Autodesk для использования подключенных вспомогательных файлов.
Для тех, кто еще не знаком с инструментальными палитрами и палитрами вариации, ниже приводится их краткое описание.
- Инструментальные палитры предоставляют доступ к связанным с проектом блокам, образцам штриховки, пользовательским командам и многим другим инструментам, позволяющим обеспечить соблюдение стандартов САПР. После загрузки эти палитры отображаются в окне «Инструментальные палитры».
- Палитры вариаций содержат инструменты для создания и изменения динамических блоков. После загрузки эти палитры отображаются в окне «Палитры вариаций блоков» в редакторе блоков.
Настройка инструментальных палитр и палитр вариаций для проекта Autodesk
После настройки подключенных вспомогательных файлов для проекта Autodesk выполните следующие действия, чтобы настроить инструментальные палитры и палитры вариаций для проекта.
- Выгрузите связанные с проектом файлы инструментальных палитр (ATC) в проект Autodesk.
Сведения о выгрузке файлов в проект Autodesk см. в справке по Autodesk Desktop Connector.
- В AutoCAD откройте чертеж из проекта Autodesk, для которого нужно настроить инструментальные палитры и палитры вариаций.
- В области рисования щелкните правой кнопкой мыши и выберите «Параметры». найти

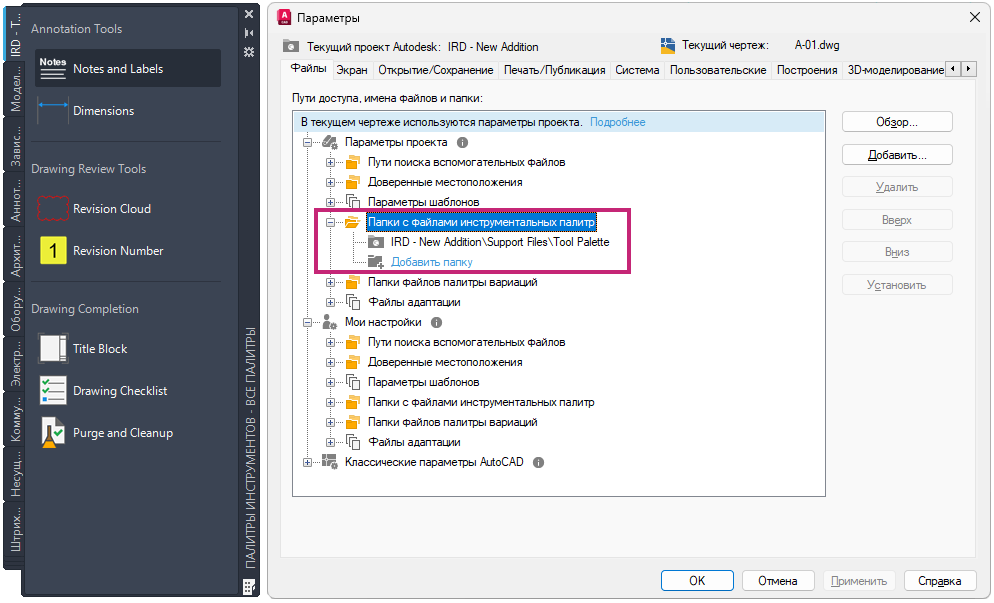

- В диалоговом окне «Параметры» перейдите на вкладку «Файлы» и разверните узел «Параметры проекта».
- Разверните узел «Папки с файлами инструментальных палитр» и нажмите «Добавить папку» под узлом.
- В диалоговом окне «Обзор папок» найдите и выберите папку, содержащую выгруженные файлы инструментальных палитр, а затем нажмите «Открыть».
- Если палитры вариаций были загружены, повторите шаги 5 и 6 для настройки папок файлов палитр вариаций.
- Для сохранения изменений нажмите «ОК».
Отображение и использование инструментальных палитр из проекта Autodesk

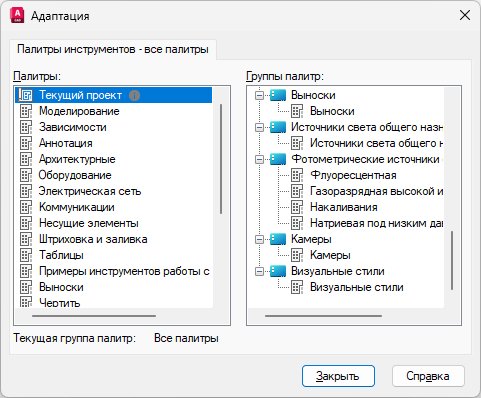

Специальная инструментальная палитра «Текущий проект» доступна в окне «Инструментальные палитры» и в диалоговом окне «Адаптация». На ней представлены инструментальные палитры, загруженные из проекта Autodesk в Forma Data Management, если проект настроен на использование подключенных вспомогательных файлов. Эта палитра используется для доступа к инструментам, связанным с проектом, или для добавления инструментальных палитр, связанных с проектом, в группу палитр.
Измененные команды
БЛОКПАЛВАР — открытие окна «Палитры вариаций блоков» в редакторе блоков.
АДАПТАЦИЯ — настройка инструментальных палитр и групп инструментальных палитр.
НАСТРОЙКА — адаптация параметров программы.
ИНСТРПАЛВКЛ — открытие окна инструментальных палитр.
