Добавление и изменение наборов осадков со значениями интенсивности, продолжительности и частоты (IDF)

Добавьте переменные данные осадков IDF для проверки и анализа дренажной системы.

Данные IDF определяют взаимосвязь между интенсивностью (или количеством) осадков и их продолжительностью для разных периодов повторяемости (или частоты).

Важное замечание: Чтобы использовать данные IDF для анализа дренажной системы, у всех указанных в проекте водосборов должны иметься рациональные или модифицированные рациональные методы стока. Если водосбор содержит динамические методы стока, наборы данных IDF осадков будут недоступны. Дополнительные сведения см. в разделе Задание данных осадков для проекта.

1. В рабочем пространстве «Критерии анализа» щелкните «Открыть Диспетчер осадков».
2. В Диспетчере осадков щелкните плитку IDF. Откроется редактор «Создание IDF».


3. В поле «Имя» введите уникальное имя для набора осадков.

Прим.: Для сохранения набора необходимо указать хотя бы одно значение продолжительности выпадения осадков.

Импорт набора данных IDF

Несколько кривых осадков IDF можно создать для разных периодов повторяемости, указав значения интенсивности (или количества) осадков для разной продолжительности осадков.

1. Нажмите , чтобы импортировать файлы данных IDF. Поддерживаются следующие файлы:
   • пользовательский файл (CSV);
   • файл NOAA (CSV);
   • файл Hydraflow IDF (IDF);
   • файл SSA IDF (IDFDB).

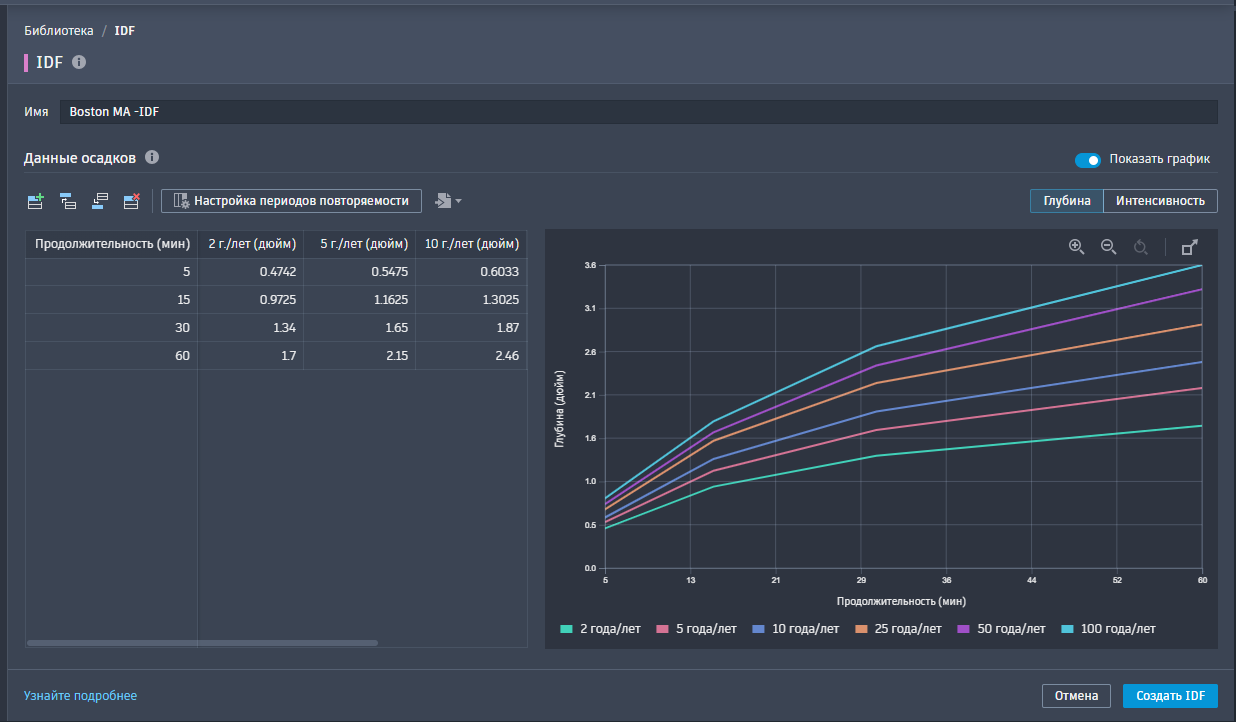

2. Затем данные отображаются в виде таблицы и графика кривой IDF.
   Прим.: Используйте кнопку «Показать график», чтобы скрыть или показать график кривой.



   В таблице и графике кривой IDF могут отображаться данные количества или интенсивности. Данные отображаются в единицах, определенных в исходном чертеже.

   Прим.: Требуется не менее двух записей, содержащих приращение в минутах и соответствующее количество осадков в дюймах (или миллиметрах, в зависимости от единиц чертежа).
3. Нажмите «Создать IDF, чтобы добавить набор данных осадков IDF в список осадков.

Изменение наборов IDF

1. В списке данных IDF выберите набор для изменения. Откроется редактор IDF.
2. Чтобы добавить или удалить строки продолжительности в наборе, используйте указанные далее элементы управления.
   • Добавить новую строку. Добавление новой строки продолжительности в конец набора IDF.
   • Вставить строку выше. Добавление новой строки продолжительности над выбранной строкой.
   • Вставить строку ниже. Добавление новой строки продолжительности под выбранной строкой.
   • Удалить строку. Удаление выбранной на данный момент строки.
3. Чтобы добавить, отредактировать или удалить столбцы периода повторяемости, нажмите «Настроить период повторяемости» . Откроется редактор «Настройка периодов повторяемости».
   • В поле «Введите количество лет» укажите число, представляющее собой период повторяемости в годах, и нажмите «Добавить».
   • Чтобы изменить или удалить период повторяемости, щелкните соответствующий значок . Нажмите «Сохранить», чтобы принять изменения периодов повторяемости.
4. Нажмите «Сохранить изменения», чтобы принять изменения, внесенные в набор данных IDF.
