Наложение зависимости симметричности в сборках

Новые возможности версии 2027.2

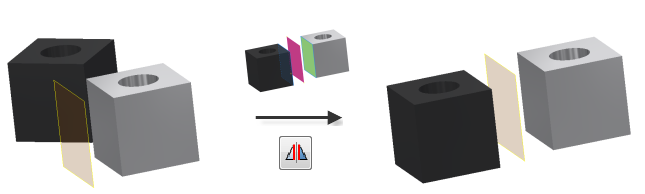

Зависимость симметричности обеспечивает размещение двух объектов симметрично относительно плоскости или плоской грани.

  1. Выберите на ленте вкладку «Сборка» панель «Взаимосвязи» «Зависимость» «Симметрия» .

  2. Выберите первый элемент геометрии для наложения зависимости.

  3. Выберите второй элемент геометрии для наложения зависимости относительно первого выбранного элемента.

    Для циклического прохода по геометрии нажмите "Выбрать другое".

  4. Выберите плоскость симметрии.

  5. Флажок "Просмотр образца" позволяет предварительно просмотреть результат наложения зависимости. Если какой-либо из компонентов является адаптивным, предварительный просмотр невозможен.

  6. Для того чтобы наложить зависимость, не закрывая диалогового окна, нажать "Применить". Для того чтобы наложить зависимость и закрыть диалоговое окно, нажать "ОК".
