Просмотр сети

Иногда полезно проверить разрешение сети, заданное в параметрах генератора форм. Размер сети поможет определить, насколько точной может быть созданная форма.

Вид сетки

Выберите вкладку «Анализ» > панель «Сеть» и щелкните Вид сети. Изначально сеть рассчитывается на основе разрешения, заданного в параметрах генератора форм.
После того как сеть станет видимой, щелкните Вид сети еще раз, чтобы отключить функцию предварительного просмотра.
Если разрешение сети корректируется в параметрах генератора форм после предварительного просмотра, щелкните правой кнопкой мыши узел Сеть в обозревателе и выберите Обновить сеть, чтобы выполнить перерасчет.

Настройки сети

С помощью команды "Настройки сети" пользователь может задавать средний и минимальный размер элементов, коэффициент разнородности и максимальный угол поворота.

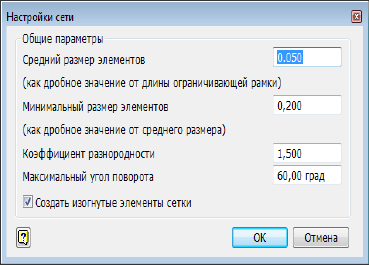

Выберите вкладку «Анализ» > панель «Сеть» и щелкните Настройки сети. Откроется диалоговое окно "Настройки сети".
Скорректируйте общие параметры сети, чтобы добиться требуемого результата.

Примечание. Средний и минимальный размеры элементов должны быть представлены в виде дроби (меньше или равно одному). Коэффициент разнородности должен находиться в диапазоне от 10 до 1, а максимальный угол поворота — от 90 до 1 градуса. Изменение настроек сети приведет к обновлению разрешения сети, указанного в параметрах генератора форм.
