Применение зависимостей
В генераторе форм зависимости применяются для того, чтобы удалить все свободные поступательные и вращательные движения тела.

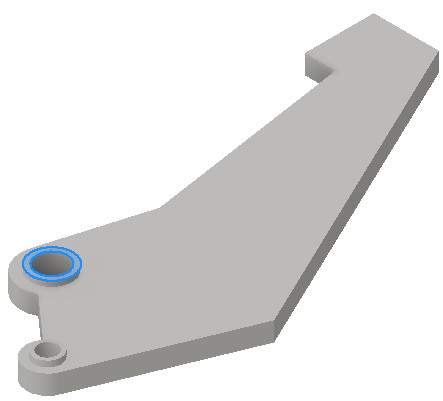

Структурные зависимости ограничивают размещение модели. Зависимости добавляются к имитируемым условиям среды. Например, для этого можно зафиксировать грань или объединить несколько частичных зависимостей для граней, ребер и вершин.
На ленте перейдите на вкладку «Анализ»
панель «Зависимости» и выберите структурную зависимость.Фиксация
Применяется к грани, ребру или вершине. Удаляет все степени свободы и предотвращает смещение или деформацию грани, ребра или вершины.
Опора
Применяется к цилиндрическим граням. Предотвращает смещение или деформацию граней в сочетании радиальных, осевых или тангенциальных направлений
Идеальная опора
Применяется к плоским или цилиндрическим поверхностям. Предотвращает смещение и деформацию поверхности в направлении нормали.
или
В обозревателе щелкните правой кнопкой мыши узел «Зависимости»
и выберите тип зависимости.В диалоговом окне активируйте узел «Расположение»
и выберите расположение зависимости.
Для доступа к другим параметрам зависимости щелкните
(Дополнительно). Доступные параметры основываются на типе зависимости.Выберите соответствующие данные ввода для типа зависимости. Выбрать несколько входных данных можно только в том случае, если выбранные данные относятся к одному типу (например, грань, ребро или вершина).
Для зависимости "Идеальная опора"
Применение фиксированной зависимости с ненулевым смещением:
- Выберите Использовать векторные компоненты.
- Выберите векторные компоненты x, y или z, которые определяют вектор смещения.
- Введите соответствующие значения смещения для каждого векторного компонента.
Для зависимости «Штифт»
Выберите Фиксированное радиальное, осевое или тангенциальное направление. Цилиндрические поверхности нельзя поворачивать, перемещать или деформировать в радиальном, осевом или тангенциальном направлении относительно цилиндра.
Щелкните «ОК».
