Создание плоскости симметрии

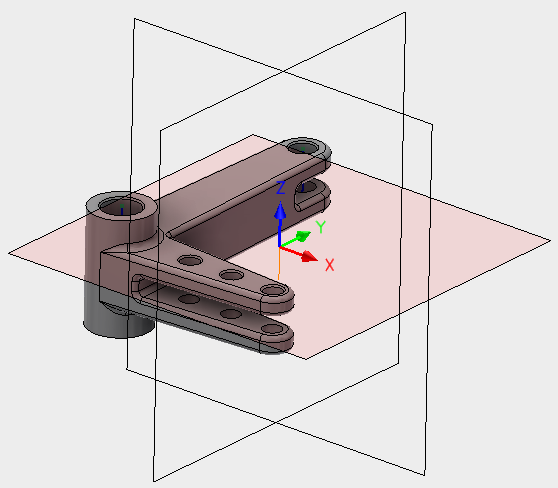

Плоскость симметрии используется для того, чтобы принудительно сделать созданную форму симметричной плоскости. В модели может использоваться до трех плоскостей симметрии — по одной для каждой локальной плоскости XY, XZ и YZ. Плоскость симметрии может соответствовать существующей ПСК или быть выровнена относительно глобальной системы координат и пересекать центр инерции детали.

Создание плоскости симметрии

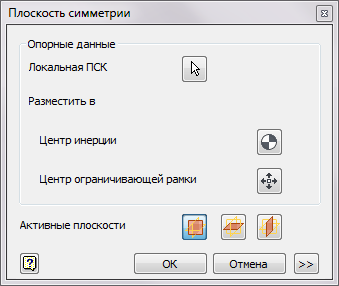

1. Выберите вкладку «Анализ» > панель «Цели и критерии» и нажмите Плоскость симметрии. По умолчанию плоскость симметрии располагается в центре инерции детали и выравнивается относительно глобальной системы координат.

2. Чтобы выровнять плоскость симметрии относительно ПСК, нажмите кнопку Локальная ПСК и выберите активную ПСК в качестве опорной для плоскости симметрии. Плоскость симметрии создается в локальной плоскости XY ПСК.

3. Если требуется разместить ПСК и плоскость симметрии в центре инерции детали, нажмите кнопку Центр массы.

4. Если требуется разместить ПСК и плоскость симметрии в центре ограничивающей рамки детали, нажмите кнопку Центр ограничивающей рамки.

5. Чтобы добавить плоскость симметрии в одно из других ортогональных направлений, переключайте кнопки Активная плоскость.



6. Нажмите ОК.

Управление плоскостями симметрии

После создания плоскости симметрии ее можно изменить, подавить или удалить, щелкнув ее правой кнопкой мыши в обозревателе.
