Запуск исследования в генераторе форм

Запустить исследование в генераторе форм можно одним из двух следующих способов.

Генератор форм можно открыть непосредственно в стандартной среде моделирования либо в среде анализа напряжений.

Непосредственный запуск исследования в генераторе форм

1. Откройте нужный файл детали.

2. На ленте выберите вкладку «3D-модель» панель «Обзор», а затем нажмите «Генератор форм».

   На ленте отобразятся инструменты для создания формы, и в генераторе форм создается новое исследование.

Запуск исследования в среде анализа напряжений

1. Откройте нужный файл детали.

2. На ленте выберите вкладку «3D-модель» панель «Моделирование», а затем нажмите Анализ напряжений. Среду анализа напряжений также можно открыть с помощью вкладки "Среды".

3. Выберите вкладку «Анализ» панель «Управление», а затем нажмите Создать исследование.

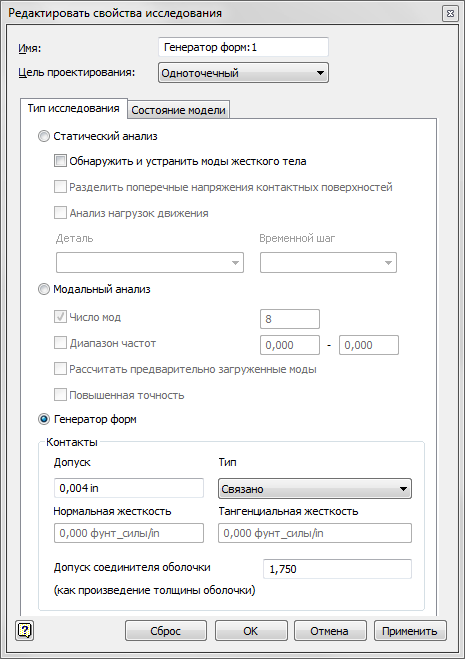

4. В диалоговом окне Создать новое исследование выберите Генератор форм и нажмите кнопку ОК.
