Добавление автоматических осевых линий на вид чертежа

Новые возможности версий 2021, 2027

Поведение осевой линии по умолчанию определяется настройками на вкладке «Чертеж» диалогового окна «Параметры процесса моделирования».

Настройка поведения осевой линии на отдельном виде

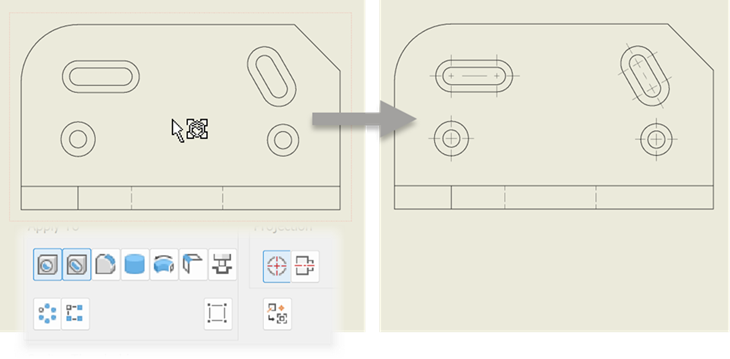

На ленте выберите вкладку «Аннотации» панель «Обозначения» Автоматические осевые линии и выберите вид.

Примечание. Команда «Автоматические осевые линии» доступна только в том случае, когда все выбранные элементы пригодны для автоматического нанесения осевых линий. Создать автоматические осевые линии на растровых видах чертежа невозможно.
В открывшемся диалоговом окне «Автоматические осевые линии» выберите объекты для нанесения осевых линий.
Задать нормальную или параллельную проекцию.
Задать границы конструктивных элементов, к которым будут добавлены автоматические осевые линии:
- В поле "Границы значения радиуса" ввести минимальное и максимальное значение радиуса.
- В поле "Границы значения угла дуги" ввести минимальный допустимый угол для исключения элементов с меньшим углом.
