Практические советы по использованию AnyCAD в Revit

Здесь описывается рекомендуемый способ импорта моделей Revit в Inventor.

Сведения об общих концепциях взаимодействия при выполнении функций AEC, поддерживаемых версиях Revit, а также ограничениях импорта и экспорта см. в разделе Взаимодействие между Inventor и Revit в архитектурно-строительной среде.

Новые возможности версии 2021

Сокращение количества импортируемых элементов

Файлы Revit могут быть очень большими. Не стоит пытаться импортировать здание целиком. Вместо этого следует импортировать только те элементы Revit, от которых зависят другие компоненты Inventor, и, возможно, некоторые другие элементы для визуального контекста. «Зависимость» означает, что вы ссылаетесь на элемент из нового создаваемого компонента Inventor, например при проецировании геометрии элемента в эскиз нового компонента. или накладывается зависимость между новым компонентом и гранью импортированного элемента Revit. Скорее всего, таких элементов будет очень немного по сравнению с общим количеством элементов в здании.

Способ сокращения количества элементов

Количество элементов определяется путем выбора соответствующего 3D-вида Revit в процессе импорта.

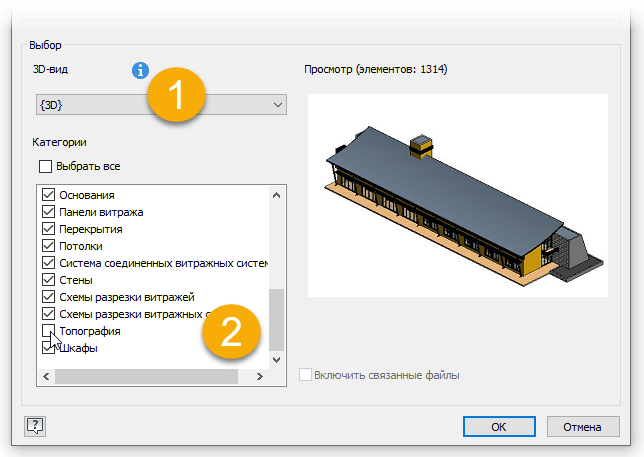

Виды и категории

  1. 3D-виды Revit создаются пользователем Revit в соответствии с требованиями к качеству просмотра и потребностями. Невозможно задать либо изменить их определения в Inventor. Вид, который следует импортировать, выбирается из списка доступных видов. Импортируются только видимые элементы.
  2. После выбора вида можно дополнительно уточнить импортируемые элементы с помощью селектора категории. Выберите только те категории, которые требуются в качестве ссылок. В диалоговом окне «Импорт Inventor» отображается количество видимых элементов для выбранного вида, но это число дает лишь общее представление о размере в Inventor.

Рекомендация

Обсудите проект со специалистом, работавшим в Revit, чтобы определить минимальное количество элементов, необходимых для завершения проектирования. Как правило, это будут элементы, напрямую взаимодействующие с вашим проектом, и, возможно, еще несколько элементов для обеспечения визуального контекста.

Важные моменты

В процессе обсуждения с поставщиком данных Revit следует помнить о следующих важных моментах.
