Преобразование формы в деталь

Ссылочную форму можно сохранить для использования в среде моделирования или добавить в текущую деталь.

По завершении моделирования вы получаете ссылочную форму. Если вас устраивает полученная геометрия, используйте команду «Повысить уровень формы» на вкладке «Анализ» «Экспорт», чтобы сохранить геометрию и вернуться в среду моделирования.

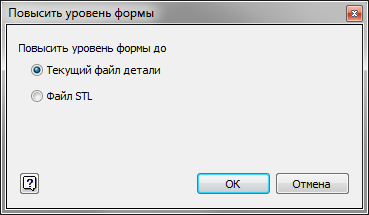

Повысить уровень полученной формы можно двумя способами.

• Текущий файл детали. Сохранение STL в текущий файл детали.
• Файл STL. Сохранение STL в качестве нового файла. При выборе этого параметра необходимо указать папку и имя файла.

При использовании команды "Повысить уровень формы" ссылочная форма сохраняется в формате STL. Ссылочную форму можно наложить на исходный проект, чтобы понять, где можно удалить лишний материал.
