Справка по работе со схемами и параметрами открытия файла

Задание параметров, которые будут применены к файлу при открытии.

Доступ

Файл можно открыть одним из описанных ниже способов. После этого появится диалоговое окно «Открыть».

• Меню Файл Открыть.
• ПБД Открыть (CTRL + O).
• Дважды щелкните файл Inventor в проводнике Windows.

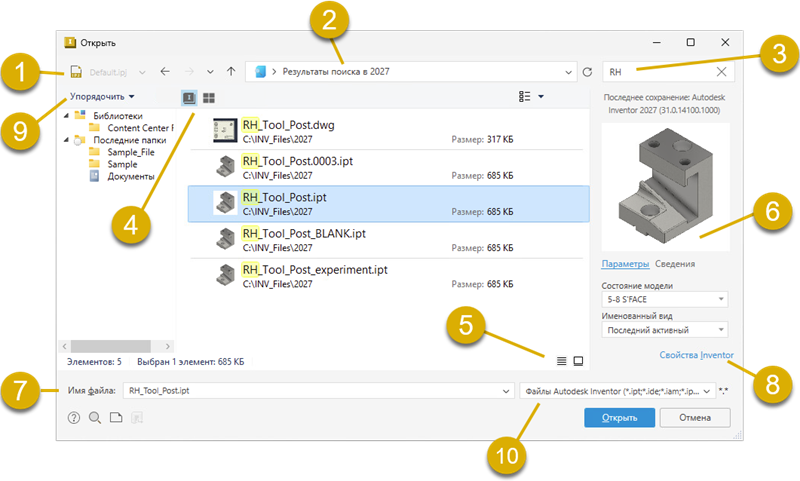

Диалоговое окно «Открыть»

В диалоговом окне «Открыть» доступны файлы и параметры, которые можно использовать при открытии файла.

1. Отображение файла активного проекта.

2. Отображение пути к активному проекту.

3. Основной поиск файлов.

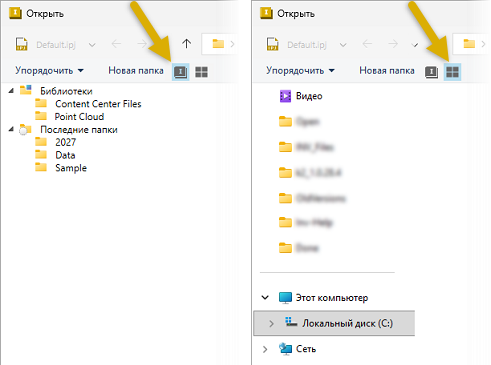

4. Параметры левой панели и дерева. Доступные варианты:

   • Дерево рабочего пространства Inventor.

   • Дерево навигации Windows.

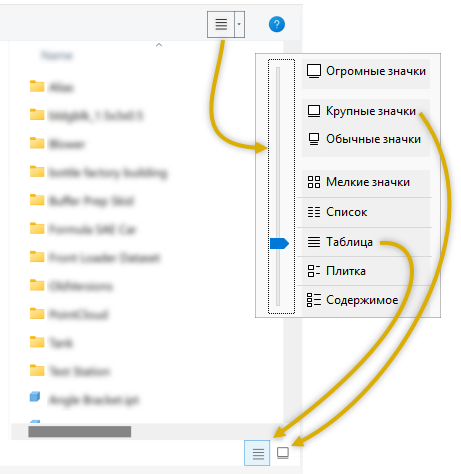

5. Параметры средней панели и отображения

   • Стандартные параметры просмотра Windows в верхней части панели.

   • Параметры «Сведения» и «Крупные значки» в нижней части панели для удобства пользователей.

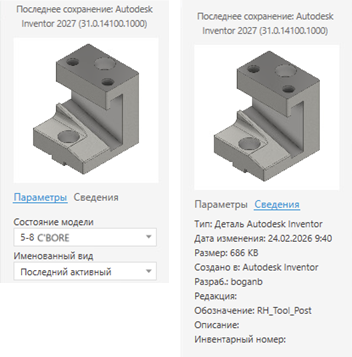

6. Правая панель, предпросмотр изображения, параметры открытия и сведения о файле.



   1. Параметры

      • Загрузка в режиме «Экспресс» доступна, если файл был сохранен с данными режима «Экспресс». Используется при загрузке больших моделей сборок. В противном случае модель открывается в полном режиме и загружает данные моделей для всех документов верхнего уровня и дочерних документов. Выберите этот параметр, чтобы загрузить минимальный объем данных и графики верхнего уровня. Дополнительные сведения см. в разделе Режим «Экспресс».

      • Состояние модели позволяет выбрать состояние модели, которое требуется открыть. Состояние модели обычно представляет собой конфигурацию, состояние промышленного производства или упрощенный компонент.

        Первичная: первичное состояние модели.

        Щелкните раскрывающийся список для просмотра всех доступных состояний модели.

      • Именованный вид. Позволяет указать файл с именованным видом, который нужно открыть.

        • Последний активный. Обеспечивает загрузку видового представления, которое было сохранено в файле сборки в последний раз.
        • Главное. Не учитывается последнее сохраненное в файле сборки видовое представление и выполняется загрузка главного представления.
        • Скрыть компоненты из Библиотеки. Выполняется загрузка главного представления; компоненты из Библиотеки компонентов не отображаются.
        • Все видимы*. Предусмотрена загрузка видового представления, в котором все компоненты являются видимыми.
        • Все невидимы. Выполняется загрузка видового представления, в котором все компоненты являются невидимыми. В списке приводятся также именованные виды, определенные ранее.
        • По умолчанию. Выполняется загрузка именованного вида по умолчанию.

      • Позиционный вид. Позволяет указать файл с позиционным видом, который нужно открыть. Представление может включать альтернативные значения зависимости, положения компонентов и другие атрибуты.

        • Главное. Щелкните раскрывающийся список, чтобы посмотреть все доступные позиционные представления.

      • Пропустить все ненайденные файлы. Предусмотрена задержка обработки ненайденных файлов и открытие указанных файлов. В обозревателе рядом с некорректными ссылками появляется значок . Для выполнения команды "Скорректировать файл" щелкните в браузере правой кнопкой мыши верхний узел файла, содержащего некорректные файлы. Для коррекции файлов при их открытии снимите этот флажок.

   2. Чтобы посмотреть сведения о файле, нажмите Подробности.

7. Имя файла. Укажите имя файла в поле.

8. Свойства Inventor. Открытие диалогового окна «Свойства Inventor». Дополнительные сведения см. в разделе Свойства Inventor.

9. Организация. Здесь предоставлены инструменты для работы с панелями «Дерево» и «Файл». Доступны могут быть не все инструменты. Это зависит от контекста и текущего набора объектов.

10. Тип файла. Вывод списка типов файлов, которые можно открыть в Inventor. Чтобы в списке остались лишь подходящие варианты, выберите нужный тип.

Примечание. При использовании команды Открыть в файле схемы выберите вкладку «Схема» панель «Создать» «Создать вид» . Существует и другой способ — в файле схемы в обозревателе щелкнуть правой кнопкой мыши вид схемы выбрать «Представления».
