Элемент «Решетка»

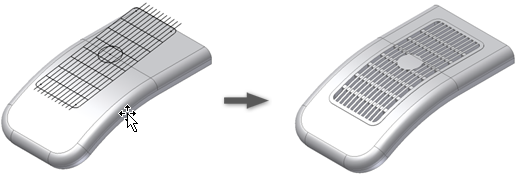

Элемент "Решетка" используется для создания вентиляционных каналов или отверстий в тонких стенках детали, чтобы обеспечить приток воздуха для внутренних компонентов.
Компоненты элемента "Решетка"
Решетка создается путем проецирования образцов одного или нескольких 2D-эскизов на поверхность детали и задания четырех аспектов решетки в диалоговом окне "Решетка".
Границы. Определение замкнутого контура решетки. Выбор профиля границы неявным образом определяет направление решетки как направление от центра масс профиля к ближайшей точке детали, вдоль нормали к плоскости профиля. Контур границы является обязательным для построения решетки.
Островок. Область, заполненная материалом и обычно расположенная в центре решетки. Островок часто имеет ту же толщину, что и оболочка. Он должен представлять собой замкнутый эскиз.
Ребра жесткости. Один набор кривых, который заполняет область решетки. Внешние грани ребер расположены заподлицо или слегка утоплены относительно внешней грани границы. Ребра жесткости можно удлинять ниже внутренней грани целевого тела.
Лонжероны. Вторичный набор кривых, обычно добавляемый для повышения жесткости ребер.
Уклон. У решетки должен быть угол наклона. Кроме того, можно указать смещение относительно границы за пределами поверхности разъема.
Внешний контур и допуск
Проекция контура границы решетки (плюс полоса допуска 10 % вокруг внешнего контура) должна оставаться полностью в пределах поверхности детали. Внутри проекции контура не допускаются никакие зазоры (отверстия) в материале. На рисунке показано несколько примеров.
Граница эскиза является единственным обязательным параметром для построения решетки. Область отверстий элемента "Решетка" указана в разделе "Площадь потока" диалогового окна и в параметре "Ссылка". Площадь потока не учитывает необязательные углы уклона.
Уклон
Для угла уклона решётки требуется только два параметра:
- Угол уклона (без знака).
- Смещение (при необходимости) относительно наружной границы, разделяющей поверхности.
При вводе угла уклона программой выбирается наиболее оптимальная конфигурация уклона. Если определяется разделяющий элемент (смещения относительно внешней грани границы разделяющей поверхности), наклон моделируется в соответствии с этим определением без какой-либо проверки технологичности.

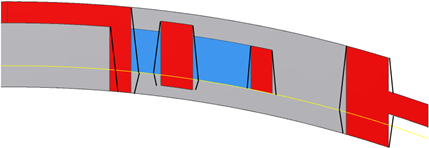

Оптимальная конфигурация уклона определяется следующим образом:
- Разделение производится как можно дальше от "Наружной поверхности", определяемой положением контура границы (чтобы минимизировать эстетические повреждения линий разделения).
- Минимизация двойного уклона (для упрощения технологического процесса производства).
- Нейтраль всегда должна совпадать с наружной гранью каждого элемента (чтобы получить номинальные размеры видимой части решетки).
В практическом смысле разделяющий элемент содержит внутренние грани границы или лонжерона.

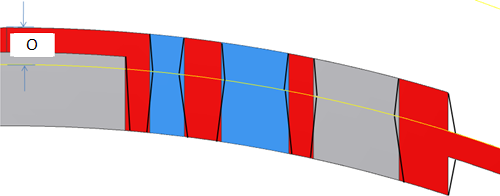

В качестве альтернативы можно определить разделяющий элемент как поверхность детали (перед наложением решетки) с заданным смещением "O" от наружной грани границы. Изменяя величину смещения, можно расположить разделяющий элемент в нужном месте. Наружные грани остаются нейтральными.
