Создание нового сопоставления свойств P&ID

При добавлении в проект нового свойства P&ID его можно сопоставить с соответствующим свойством Plant 3D.

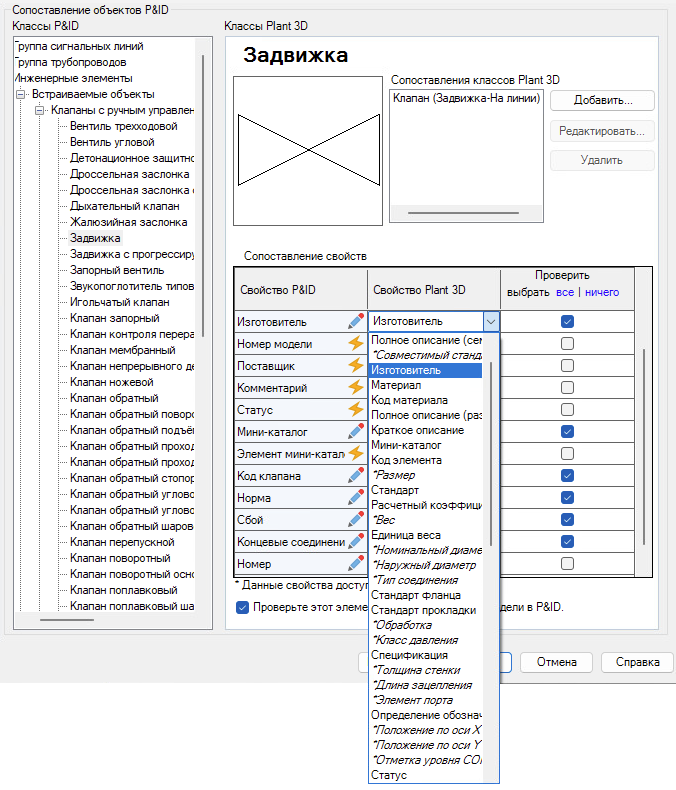

1. В структуре "Настройка проекта" разверните узел "Настройки DWG Plant 3D". Щелкните "Сопоставление объектов P&ID".
2. В области «Сопоставление объектов P&ID» в разделе «Классы P&ID» разверните структуру и щелкните объект P&ID, в который было добавлено свойство (например, Клапан).
3. В области «Сопоставление объектов P&ID» в разделе «Классы Plant 3D» в таблице «Сопоставление свойств» выполните следующие действия.
   • В столбце «Свойство P&ID» найдите добавленное свойство (например, Материал).
   • В столбце «Свойство Plant 3D» щелкните в раскрывающемся списке соответствующее свойство 3D (например, Материал).

     В таблице «Сопоставление свойств» отображаются отдельные значки. Эти значки указывают, находится ли свойство в режиме получения или переопределения.

     • Для свойств в режиме переопределения
       1. Выберите в раскрывающемся списке соответствующее значение для сопоставления.
       2. Щелкните левой кнопкой мыши, удерживая нажатой клавишу ALT, для сброса всех свойств до режима получения.
     • Для свойств в режиме получения
       1. Щелкните значок, чтобы перейти в режим переопределения перед редактированием сопоставления.
       2. Щелкните левой кнопкой мыши, удерживая нажатой клавишу ALT, для переопределения всех свойств.
4. Нажмите «ОК».
