Чтобы включить функции трассировки трубопровода фиксированной длины в 3D-модели, в мини-каталоге трубопровода должна быть труба с выбранным свойством "Использовать фиксированную длину" (истина) и заданным значением свойства "Фиксированная длина".
При трассировке трубы в 3D-модели минимальная длина создаваемого сегмента трубы задается в помощью свойства «Минимальная длина обрезки».
Для усовершенствования поддержки изометрических чертежей можно задать определение обозначения ISO в компоненте как TYPE=PIPE-FIXED и указать значение ключа обозначения (SKEY), представляющее собой тип конца.
Можно также задать эти значения в каталоге и создать или обновить мини-каталог трубопроводов.

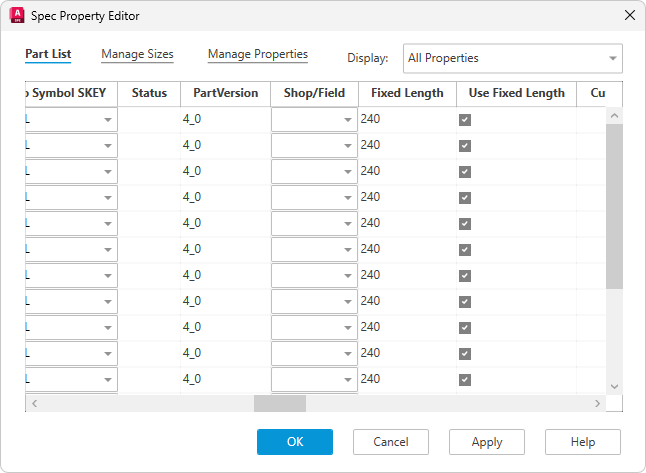

Для задания свойств "Использовать фиксированную длину" и "Фиксированная длина" в мини-каталоге трубопроводов проекта используется редактор мини-каталогов. Необходимо задать свойства фиксированной длины для активации новых функций трассировки трубопроводов фиксированной длины.

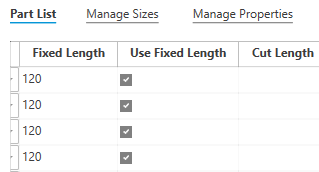

Свойство "Минимальная длина обрезки" определяет минимальную длину сегмента трубы, создаваемого при трассировке. Для всех труб в мини-каталоге можно задать индивидуальное максимальное ("Фиксированная длина") и минимальное ("Минимальная длина обрезки") значения размера. Свойство "Фиксированная длина" используется при трассировке трубопроводов фиксированной длины. Свойство "Минимальная длина обрезки" позволяет задать минимальный размер сегмента (в первую очередь оно необходимо для настройки трубопроводов фиксированный длины, но при этом применяется ко всем трубопроводам в проекте).
