Добавление штуцеров
Штуцера можно добавлять и редактировать непосредственно в модели.

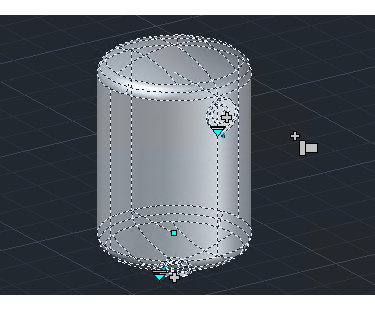

После создания или изменения оборудования можно выбрать оборудование в модели и использовать ручку «Добавить штуцер» для добавления штуцера (
).
).

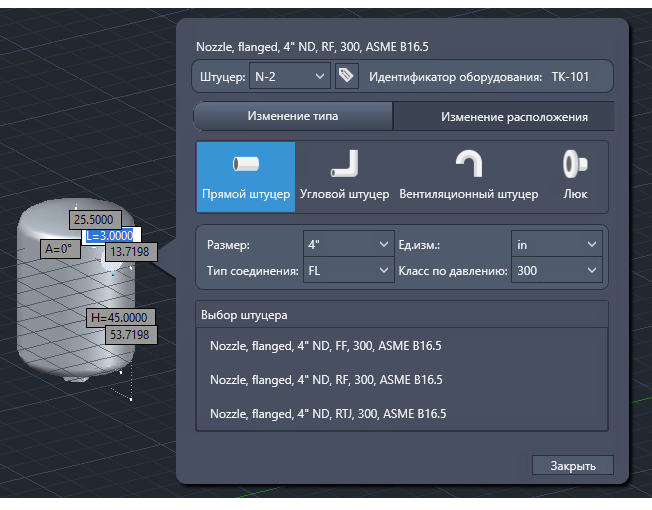

На готовом оборудовании, а также преобразованных 3D-телах можно добавлять штуцера и указывать их типы, свойства, расположение, направление и размеры.
Редактирование штуцеров

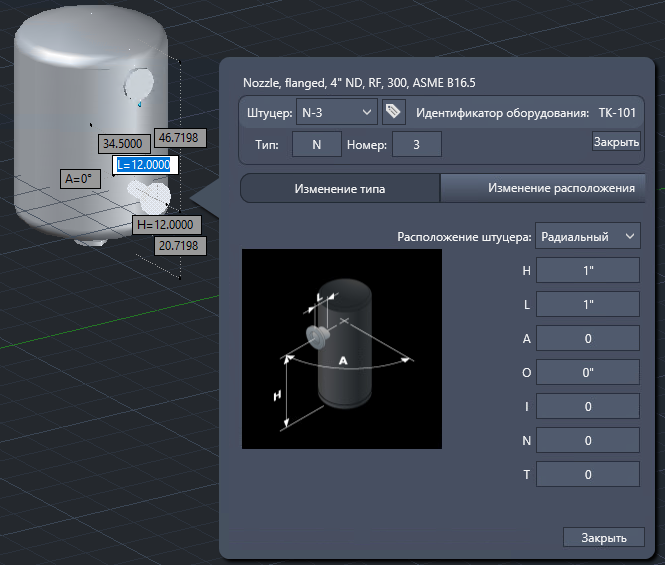

Для доступа к расширенным параметрам можно использовать ручку «Редактировать штуцер». Эти параметры позволяют более точно редактировать существующий штуцер.
Прим.: Системная переменная PLANTEDITALLNOZZLES определяет, включена ли ручка «Редактировать штуцер» для готового оборудования в 3D-моделях. По умолчанию она включена. Если она отключена, удерживайте клавишу CTRL и выберите штуцер, чтобы отобразить ручку «Редактировать штуцер».

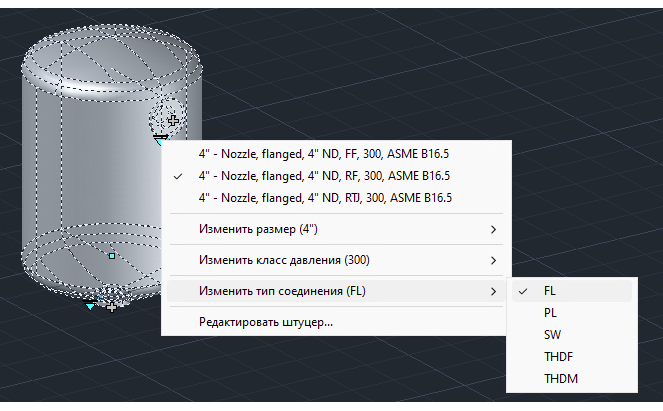

Используйте всплывающее меню для доступа к различным параметрам изменения отдельных штуцеров.
- Изменить размер: выбор другого размера для штуцера.
- Изменить класс давления: выбор другого класса давления.
- Изменить тип соединения: выбор другого типа соединения.
- Редактировать штуцер: открытие диалогового окна «Редактировать штуцер» для внесения подробных изменений.
Прим.:
- Штуцера являются подобъектами. Удерживайте нажатой клавишу CTRL, чтобы выбрать их по отдельности. Нажмите CTRL+DEL для удаления выбранного штуцера.
- Штуцера насосов могут быть изменены, но не добавлены или удалены.
- В случае параметрически задаваемого оборудования для штуцеров указываются только значения размеров. Количество и расположение штуцеров фиксированные.
