AutoCAD Plant 3D toolset позволяет создавать оборудование, используя параметрические шаблоны или модели, созданные пользователем, а также добавлять на чертеж собственное оборудование путем преобразования модели 3D DWG, созданной в другой программе.
При создании модели оборудования задаются его геометрические данные, расположение, ориентация и негеометрические данные (например, идентификатор или описание).
AutoCAD Plant 3D toolset позволяет создавать и изменять 3D-модели оборудования Plant, например резервуаров, насосов, котлов и фильтров.
Во время моделирования оборудования указываются его физические размеры, размещение, ориентация и прочие свойства. Кроме того, можно создавать шаблоны из оборудования и добавлять штуцера для подсоединения труб к оборудованию.
При помощи шаблонов оборудования в области чертежа можно создавать собственные компоненты путем изменения размеров, параметров и места расположения.

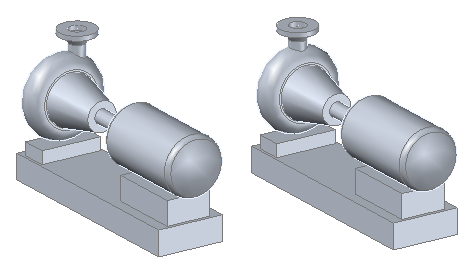

Например, можно создать центробежный насос из готового шаблона с изменением одного значения. На иллюстрации слева расположение нагнетательного штуцера (PF1C) центробежного насоса смещено вправо на 4 дюйма. На иллюстрации справа смещение нагнетательного штуцера задано на 0" или отцентрировано относительно насоса.
Можно также создавать шаблон путем комбинации отдельных форм и изменения размеров и параметров расположения по умолчанию для каждой формы.
