Создание компонентов трубопровода

Можно создать компонент, указать класс и геометрию трубопровода, задать диапазоны размеров и добавить компонент в каталог.

1. На вкладке «Каталог» щелкните «Создать компонент».
2. В разделе «Выбор графики» щелкните «Параметрическая графика Plant 3D».

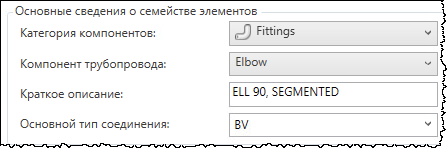

3. В разделе «Основные сведения о семействе элементов» выполните указанные ниже действия.
   • Выберите категорию компонентов (например, «Соединительные детали»).
   • Щелкните тип компонента трубопровода (например, «Отвод»).
   • Введите краткое описание (например, ОТВОД 90, СЕГМЕНТНЫЙ).
   • Выберите основной тип конца (например, СК).

     Вы также можете ввести значение, если нужный основной тип конца отсутствует в каталоге.


4. В разделе «Выбор графических объектов» прокрутите экран в сторону для просмотра изображений компонентов.
5. Щелкните изображение компонента (например, «Секторный отвод»).

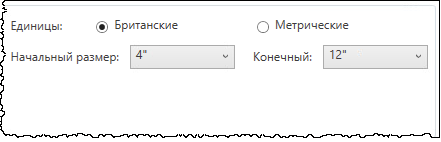

6. В разделе «Основные сведения о семействе элементов» укажите исходный диапазон размеров (например, от 4 до 12 дюймов).


   После добавления детали в каталог размеры можно будет добавлять и удалять.

7. Нажмите «Создать».
