- выбрав пункт «Новый тип элемента» в диалоговом окне Тип элемента;
- нажав кнопку «Параметры» в диалоговом окне Назначение.

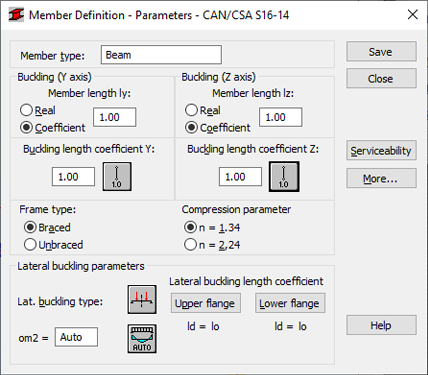

Отображается следующее диалоговое окно:
Имя выбранного типа элемента отображается в поле Тип элемента (в этом поле можно указать любое имя типа элемента). В полях «Устойчивость Y» и «Устойчивость Z» можно ввести длину элемента в соответствующей плоскости. Определить длину можно двумя способами:
- Если выбран вариант действ., введенная величина интерпретируется как приведенная длина элемента.
- Если выбран вариант Коэффициент, введенная величина интерпретируется как коэффициент, на который должно быть умножено значение фактической длины для того, чтобы получить соответствующую приведенную длину. Например, ввод значения 0,25 означает, что соответствующая приведенная длина равна 1/4 фактической длины.
Для одновременного определения нескольких элементов с различными фактическими длинами, но, например, с одинаковым шагом дополнительных опор, очень удобен второй метод. Если параметры набора должны быть сохранены как набор, ввод длины таким способом может оказаться важным. Ввод значения 1,0 гарантирует, что для каждого определяемого элемента в качестве приведенной длины используется его фактическая длина.
Коэффициенты приведенной длины элемента в обоих направлениях можно задать в окне Коэффициент расчетной длины. Фактическая длина стержня (или сумма длин составляющих элементов) вводится автоматически в соответствующие поля.
Коэффициент расчетной длины зависит от условий опирания концов стержня в плоскости изгиба. Коэффициент расчетной длины можно также определить в диалоговом окне Схемы продольной устойчивости, которое можно открыть нажатием значка выбранного типа модели потери устойчивости. После выбора типовой схемы значение коэффициента будет принято или рассчитано автоматически.
Иконки в диалоговом окне разделены на две группы:
- первая группа содержит иконки с типичными видами опор элементов и соответствующие значения коэффициентов приведенной длины,
- Вторая группа содержит значки параметров, используемых для подсчета коэффициентов расчетной длины элементов многоэтажных рам.
Если при расчете конструкции в элементе обнаруживается сжимающая сила, даже незначительная по сравнению с другими внутренними силами, то программа по умолчанию выполняет расчет на устойчивость. Программа не выполняет отдельного анализа, который определил бы, следует игнорировать эффекты потери устойчивости или нет. Чтобы исключить из расчетов эффекты продольного изгиба, щелкните значок
в диалоговом окне «Схемы типов изгиба». Если сделать это, расчет потери устойчивости в процессе вычислений будет игнорироваться.
Используя параметр Тип рамы можно выбрать тип: свободная или несвободная. Информация о типе рамы используется для проверки сжатых с эксцентриситетом элементов согласно разделу норм 13.8.
Параметр сжатия n, как указано в разделе 13.3.1 норм, может принимать следующие два значения:
- n = 1.34 (горячекатанные, сварные и полые профили изготовленные в соответствии с CSA G 40.20, Класс C (холодногнутые без снятия остаточных напряжений)
- n = 2.24 (для симметричных сварных элементов с тремя пластинами с кромками фланца кислородной резкой и полые профили изготовленные в соответствии с CSA G 40.20, класс «H» (горячекатанные или холодногнутые со снятием остаточных напряжений).
В поле параметра Параметры продольного изгиба можно выбирать опции, используемые при проверке устойчивости плоской формы изгиба: тип поперечной потери устойчивости, уровень нагрузки и коэффициент приведенной длины. При нажатии соответствующего значка открывается диалоговое окно для определения соответствующих параметров.
Параметр Тип поперечной потери устойчивости используется для определения параметров соответствующих норм поперечного изгиба в зависимости от статической конфигурации элемента. Нормами предусмотрен обязательный выбор одной из включенных в них схем. Модели в форме иконок отражают соответствующие положения норм. Последняя иконка предназначена для исключения анализа бокового выпучивания из расчетов.
Расчет потери устойчивости при поперечном изгибе требует определения для стержня расчетной длины — расстояния между сечениями, закрепленными от закручивания. Необходимо различать два значения расчетной длины, так как нижняя или верхняя полки могут быть закреплены отдельно, а сжимающее усилие может быть представлено для верхней и нижней полок в различных вариантах нагружения. Необходимо предусмотреть значение коэффициента, умножение на который базовой длины стержня дает величину приведенной длины при поперечной потере устойчивости. Длина IZ принимается за основную. Значение коэффициента можно вводить напрямую или путем выбора значка, представляющего типичный случай, для которого коэффициент будет выбран автоматически.
В поле Параметры продольного изгиба также можно задать коэффициент om2.
При нажатии кнопки Дополнительно откроется дополнительное диалоговое окно. Можно определить параметры типа стержня, описанные в нормах, такие как отношение Aнетто/Aбрутто.
При нажатии кнопки Сервис откроется дополнительное диалоговое окно, в котором можно настроить такие параметры типа стержня, как предельные перемещения и начальный прогиб.
При нажатии на кнопку Сохранить приводит к добавлению типа стержня с определенными именем и параметрами к списку уже определенных типов стальных стержней.
