Присоединенные стены

Стены можно создавать и размещать на других стенах. Существующая стена называется главной стеной, а вновь созданная стена — присоединенной. При выполнении операций редактирования присоединенная стена будет повторять перемещение, поворот и поперечное сечение главной стены

Видеоролик «Создание и изменение присоединенных стен»

Создание присоединенных стен

Выберите вкладку «Архитектура» панель «Формирование» (Стена).
Выберите вкладку «Изменить | Размещение стены» панель «Рисование» («Разместить по сегменту») или («Разместить по границам помещения»).
Выберите вкладку «Изменить | Размещение стены» панель «Зависимость» (Присоединенная стена).
Чтобы двери и окна проникали через обе стены, выберите вкладку «Изменить | Размещение стены» панель «Зависимость» («Автоматическое соединение»).

После присоединения стены можно добавить смещение между присоединенной и главной стеной, задав нулевое или положительное значение в поле «Смещение от основы» на палитре свойств или переместив присоединенную стену в рабочей области.

Двери и окна могут пронизывать стены с соединенной геометрией, если смещение не превышает 152,4 мм (6 дюймов).

Присоединенные стены поддерживают изменяемое смещение от основы, которое можно настраивать непосредственно в рабочей области или задавать как неотрицательное значение на палитре свойств. Двери и окна могут проникать сквозь соединенные стены, если смещение не превышает 6 дюймов 152,4 мм).

Удалить, назначить или переназначить стену-основу можно в любое время. Используйте команду «Выбрать стену для присоединения» для определения управляющей стены, если имеется несколько присоединенных стен. Присоединенные стены также можно фильтровать на видах и включать в спецификации при создании документации.

Примечания

Некоторые типы стен, например составные стены (и промежуточные стены), эллиптические стены, стены по граням и контекстные стены могут выступать в качестве основ или присоединенных стен, в то время как стены, созданные путем выбора конца другой стены или колонны, присоединенными быть не могут.
Витражи не могут быть главными стенами при создании присоединенных стен по границам помещения/сегменту, но после создания их можно выбрать в качестве главных.
Несущие стены не могут быть главными при создании присоединенных стен, но после создания их можно выбрать в качестве главных.
В связанных моделях стены невозможно присоединять к другим стенам.
Если присоединенная стена закреплена, она все равно может перемещаться, вращаться и изменять поперечное сечение вслед за главной стеной.
Главная стена не может выравниваться по присоединенной к ней стене в качестве опорной.

Изменение присоединенных стен на основе присоединения

Если имеется несколько присоединенных стен и требуется найти основу, которая будет контролировать перемещение всех присоединенных стен, выберите вкладку «Изменить | Стены» панель «Управление присоединением» (Выбрать главную основу).

Присоединенные стены будут следовать за поперечным сечением, перемещением и поворотом своих основ. Пользователи не могут изменить поперечное сечение только для присоединенной стены.

Удаление или создание взаимосвязи присоединения

Взаимосвязь присоединения можно удалить. Чтобы удалить существующую связь с основой, щелкните существующую стену и выберите вкладку «Изменить | Стены» панель «Управление присоединением» (Удалить связь с основой).

Можно перестроить связь или создать новую взаимосвязь присоединения. Щелкните существующую стену и выберите вкладку «Изменить | Стены» панель «Управление присоединением» (Выбрать новую основу).

Переопределение присоединенных стен

Чтобы переопределить присоединенные стены с помощью фильтра просмотра, выберите «Стены» > «Присоединенная» со значением «Да».

Создание спецификаций присоединенных стен

После фильтрации присоединенных стен можно создать для них спецификацию.

Практические советы: подготовка типов стен для точного соединения стен

Следуйте этим практическим советам для оптимального создания соединений стен по умолчанию, чтобы отредактировать соединения стен после создания стен.

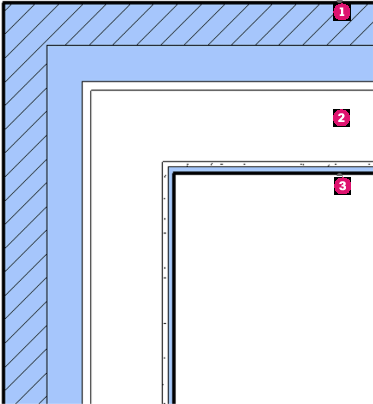

Создание стен путем разделения наружной отделки , сердцевины и внутренней отделки .
Модель с тремя отдельными стенами

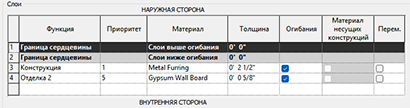

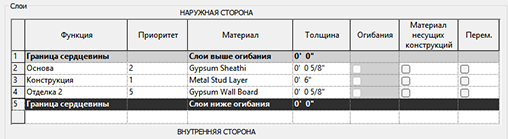

Для типов сердцевин стены переместите все слои стен внутрь границ сердцевины или присвойте слоям за пределами этих границ наивысший приоритет (1).

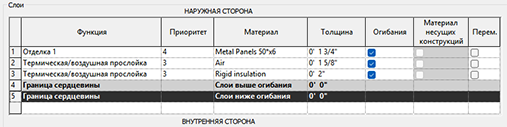

Для типов наружной отделки стен переместите все слои стен так, чтобы они находились между границами сердцевины и наружной стороной, и увеличьте приоритет с 1 до 5, начиная с границы сердцевины до наружной стороны.

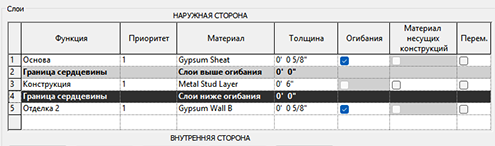

Для типов внутренней отделки стен переместите все слои стен так, чтобы они находились между границами сердцевины и внутренней стороной, и увеличьте приоритет с 1 до 5, начиная с границы сердцевины до наружной стороны.
