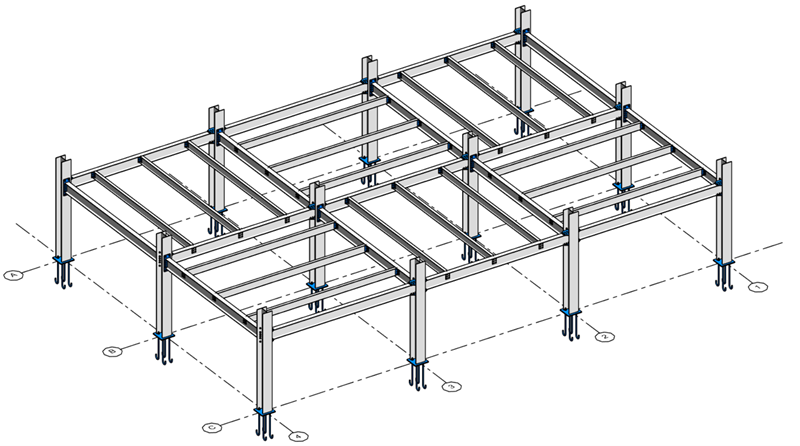

Пример: нумерация стальных элементов изготовления

Создание шаблонов нумерации для модели со стальными элементами и соединениями.

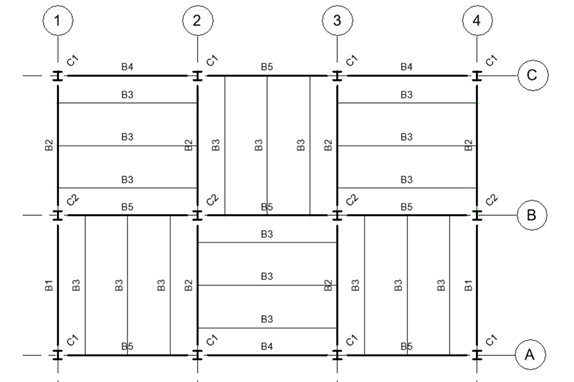

Для балок и колонн можно выполнить действия, описанные в разделе Пример: нумерация несущих колонн и несущего каркаса.

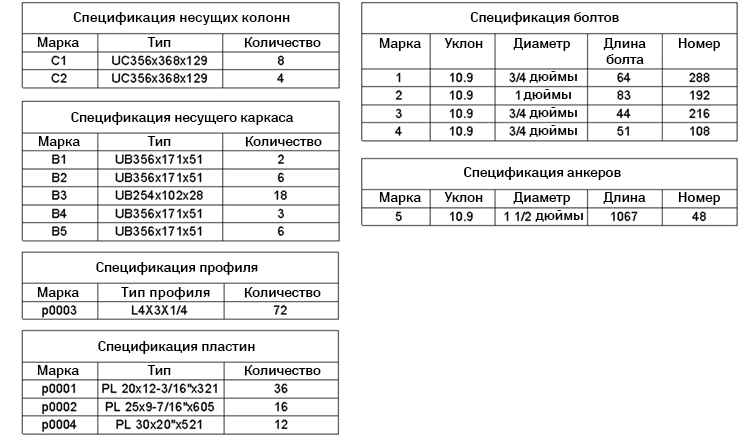

Ниже приведено описание этапов создания шаблонов для нумерации пластин, профилей, болтов и анкеров стальных соединений.

Шаблон нумерации для пластин и профилей

В данном случае нумеруются компоненты стальных соединений, сопоставляемые по геометрии.

1. Откройте параметры нумерации и создайте шаблон Пластины и профили.
2. Фильтр — нажмите кнопку «Фильтры», чтобы открыть диалоговое окно «Фильтры».
   1. Создайте фильтр и выберите подкатегории соединений несущих конструкций «Пластины» и «Профили».
      Прим.: В настоящее время фильтрация компонентов соединений возможна только по категории (подкатегории), но не по параметрам.
3. Параметр нумерации — выберите Марка.
4. Разделение — ОТКЛ.
5. Сопоставление элементов — нажмите кнопку «Редактировать» рядом с параметром «Сопоставление элементов», чтобы открыть диалоговое окно «Правила сопоставления элементов».
   1. Установите флажок Сопоставление по геометрии элемента.
6. Форматирование номеров — нажмите «Редактировать» рядом с параметром «Форматирование номеров», чтобы открыть диалоговое окно «Форматирование номеров».
   1. Щелкните раскрывающийся список «Выберите минимальное количество цифр для <Число>» и выберите 4.
   2. В разделе «Форматирование метки номера» добавьте «p» в качестве префикса для параметра <Число> в столбце справа.
7. Нажмите кнопку «Применить» в диалоговом окне «Параметры нумерации», чтобы применить шаблон.

Шаблон нумерации для анкеров и болтов

В данном случае используется сопоставление по значениям параметров.

1. Откройте параметры нумерации и создайте шаблон Анкеры и болты.
2. Фильтр — нажмите кнопку «Фильтры», чтобы открыть диалоговое окно «Фильтры».
   1. Создайте фильтр и выберите подкатегории соединений несущих конструкций Анкеры и Болты.
      Прим.: В настоящее время фильтрация компонентов соединений возможна только по категории (подкатегории), но не по параметрам.
3. Параметр нумерации — выберите Марка.
4. Разделение — ОТКЛ.
5. Сопоставление элементов — нажмите кнопку «Редактировать» рядом с параметром «Сопоставление элементов», чтобы открыть диалоговое окно «Правила сопоставления элементов».
   1. Установите флажок Сопоставление по значению параметра.
   2. В раскрывающемся списке «Выберите параметры из» выберите <Все>.
   3. Добавьте параметры Длина болта, Длина, диаметр и Класс в область справа для сопоставления.
      Прим.: При сопоставлении по геометрии для болтов и анкеров учитывается вся геометрическая структура массива болтов/анкеров.
6. 6. Форматирование номеров — используется по умолчанию.
7. Нажмите кнопку «Применить» в диалоговом окне «Параметры нумерации», чтобы применить шаблон.
