Измерение элементов

Измерение расстояния между двумя элементами или другими опорными объектами.

С помощью инструмента «Измерить» можно быстро измерить и временно отобразить длину (и угол с горизонталью, если это возможно) отдельных стен, линий модели или расстояния между двумя выбранными точками на видах. На фасадах же эта команда позволяет указывать только стены, перпендикулярные направлению взгляда. Можно построить временную линию или цепочку линий, соединяющих указанные точки. Размеры, сформированные инструментом, остаются на экране, пока не будет начато следующее измерение или пока не будет завершена работа с инструментом. Измеряемые значения длины также отображаются в текстовом поле «Общая длина» на ленте. Значение общей длины можно выбрать и скопировать, но не отредактировать.

Прим.: Для линий детализации можно использовать команду ("Измерить между двумя опорными объектами"), чтобы измерить длину или опорные точки вдоль линии. Однако нельзя использовать команду ("Измерить вдоль элемента") для измерения линии детализации, так как линия не является элементом модели. При работе на 3D-виде доступен только инструмент (Измерить между двумя опорными объектами).
  1. Перейдите на вкладку "Изменить"панель "Измерить"раскрывающийся список "Измерить" и выберите ("Измерить между двумя опорными объектами") или ("Измерить вдоль элемента").

    При выборе варианта "Измерить между двумя опорными объектами" можно измерить расстояние от начальной точки. Щелкните начальную точку и переместите курсор в направлении, в котором требуется удлинить линию. При измерении в 3D-виде нажмите клавишу CRTL, чтобы ограничить измерение плоскостью, перпендикулярной первой выбранной точке. Используйте переопределение комбинации клавиш SP (привязка перпендикулярно) для измерения расстояния перпендикулярно целевой линии или плоскости.

    При выборе варианта "Измерить вдоль элемента" необходимо выбрать элемент в области рисования. Для элемента будут показаны его временные размеры, в то время как на ленте указывается его общая длина.

  2. Чтобы отобразить размеры для цепи временных линий при их рисовании, необходимо на вкладке «Измерение» ленты установить флажок «Цепь» и выполнить одно из указанных далее действий:
    • последовательно указать нужное количество точек,
    • либо указать первую точку, перемещением курсора задать направление, а затем ввести значение измеряемого отрезка, и далее повторить для оставшихся отрезков.

    При каждом указании новой длины цепи система обновляет и выводит значение «Общая длина» на ленте. Для того чтобы завершить цепочку расстояний, нужно дважды щелкнуть мышью.

    Прим.: Флажок "Цепь" доступен только при выборе варианта "Измерить между двумя опорными объектами".
  3. Для завершения текущего измерения нажмите клавишу ESC один раз.
  4. Для завершения работы с инструментом «Измерить» нажмите клавишу ESC два раза.

    Измерение со значениями расстояния и угла

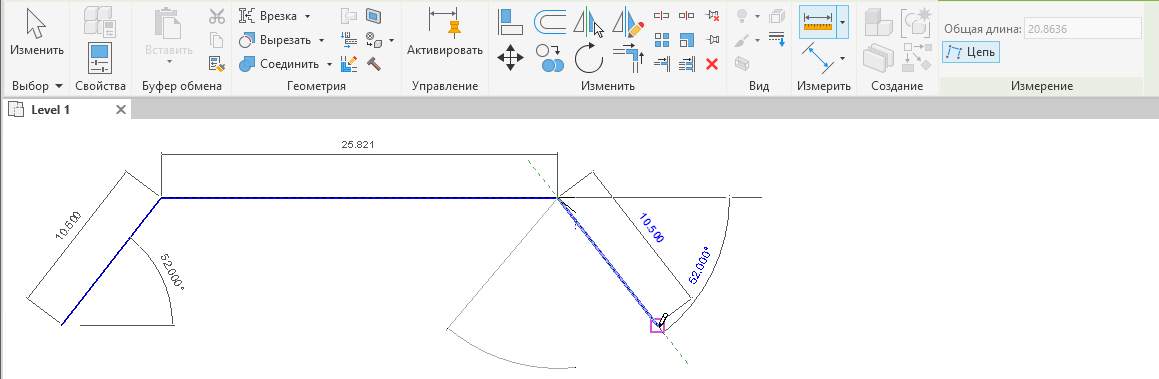

    Измерение цепи с отображением общей длины на ленте
