По умолчанию стержни с распределением формы по траектории имеют одинаковые размеры. Чтобы размеры стержня варьировались в зависимости от бетонной основы, можно ограничить сегменты или концы стержня ребрами бетонного элемента.
Ограничение сегментов ребрами

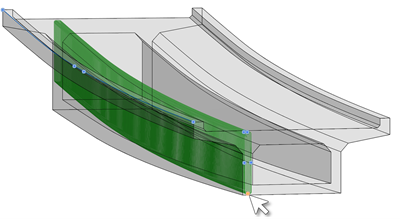

- Щелкните набор, выберите вкладку «Изменить | Несущая арматура»
панель «Зависимости» и нажмите «Редактировать зависимости».
- Выберите ручку сегмента.

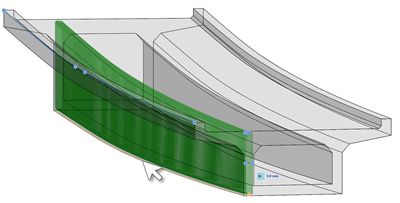

- Щелкните ребро, вдоль которого должен проходить сегмент. По умолчанию сегмент ограничен защитным слоем.

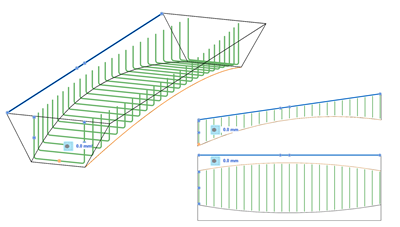

К концам стержней применяется тот же алгоритм. В приведенном ниже примере стержни привязаны к ребру плиты и продолжаются до другой стороны.

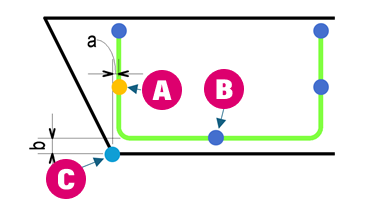

Прим.: Заданное смещение применяется для каждого стержня в наборе и измеряется как расстояние между сегментом (линией) или концом стержня и выбранным ребром (точкой в каждом сечении стержня). В приведенном ниже примере сегменты A и B ограничены ребром C при смещении a и b соответственно.

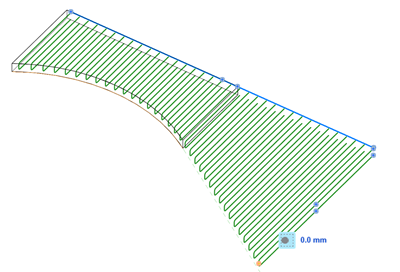

В приведенном ниже примере сегмент 1 ограничен ребром слева, а сегменты 2 и 3 — ребром справа. Для всех зависимостей смещение по отношению к защитному слою равно 0 мм.

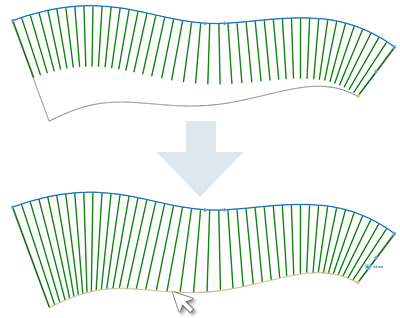

Зависимость ребра удлиняется по касательной при перетаскивании конца траектории за пределы основы.
Прим.: Чтобы обеспечить правильное изменение формы арматурного стержня, можно выбрать несколько непрерывных ребер. Это полезно, если бетонная основа состоит из нескольких граней или ребер.
