Размещение арматурных стержней произвольной формы — параллельное размещение

Параллельное размещение арматуры произвольной формы в железобетонных элементах с разной геометрией.

Чтобы выполнить параллельное размещение арматурных стержней произвольной формы, выберите одну или несколько ссылок на грани на любом виде. В этом примере показано параллельное размещение стержня произвольной формы на 3D-виде.

1. Выберите вкладку «Бетон» панель «Армирование» (Траектория).

2. Выберите вкладку «Изменить» | «Разместить арматурный стержень» панель «Распределение»  (Параллельный).

Прим.: Чтобы выбрать несколько граней или сегментов траектории, щелкните «Изменить | Разместить арматурный стержень»  панель «Выбрать несколько»  («Выбрать несколько»).
3. Укажите тип арматурного стержня на палитре свойств.

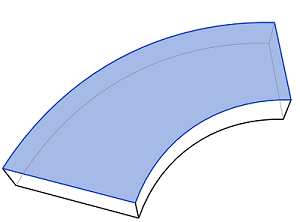

4. В области рисования выберите поверхность элемента, на которой будет размещен арматурный стержень произвольной формы. Можно выбрать одну или несколько граней бетонной основы.

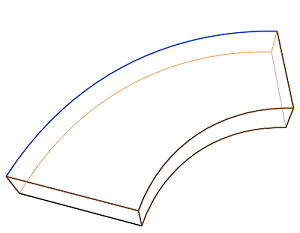

5. Выберите «Изменить | Разместить арматурный стержень произвольной формы»  панель «Следующий»  («Траектория»). Выберите ребро элемента.
   Прим.: Кроме того, можно нажать пробел, чтобы продолжить выбор траектории размещения.


   При необходимости можно задать значение «Вертикальный» для параметра «Выравнивание по стержню» на палитре свойств или выбрать другую настройку для выравнивания по стержню, при этом также потребуется выбрать грань. См. раздел Параметры выравнивания арматурных стержней произвольной формы.

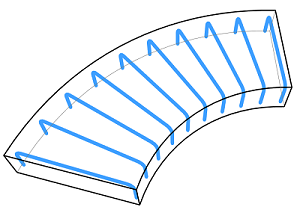

6. Арматурный стержень заполнит основу в соответствии с опорными поверхностями и предварительно заданными свойствами.

7. Для выхода из режима размещения арматурных стержней произвольной формы нажмите клавишу ESC.
