Размещение распределения формы по траектории

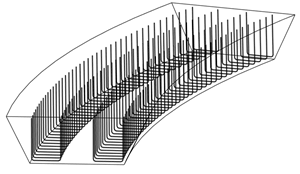

Процесс размещения распределения формы по 3D-траектории состоит из двух основных этапов: размещение основного стержня и выбор траектории распределения.

1. Размещение главного стержня: размещение стержня выполняется так же, как для арматурного стержня на основе формы. См. раздел Размещение арматурных стержней.
   1. Перейдите к виду разреза через бетонную основу.
   2. Выберите тип арматурного стержня, компоновку набора арматурных стержней на палитре свойств.
   3. Выберите форму арматурного стержня на палитре свойств или в обозревателе форм арматурных стержней.

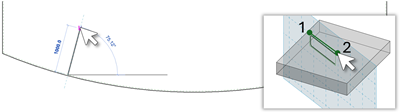

   4. Выберите метод размещения По двум точкам. Для размещения на разрезе можно использовать параметр Текущая рабочая плоскость в качестве плоскости размещения, а параметр Параллельно рабочей плоскости в качестве ориентации.
   5. Щелкните для размещения арматурного стержня.

      Прим.:

      1. На этом этапе можно нажать клавишу ESC, выбрать размещенный стержень и настроить его размеры. Можно скопировать уже размещенные стержни или разместить дополнительные стержни, каждый из которых имеет свои свойства, применяемые к соответствующим наборам, даже если на этом шаге отображается только один стержень.
      2. При необходимости можно использовать другие способы размещения, например Продлить до основы с теми же плоскостью размещения и ориентацией или Эскиз, чтобы создать новую форму или ориентировать ее по бетонной основе.
   6. Нажмите «Траектория» на панели «Следующий», чтобы перейти к следующему шагу. Все создаваемые наборы будут использовать траекторию распределения, определенную на следующем этапе.
2. Выберите траекторию распределения.

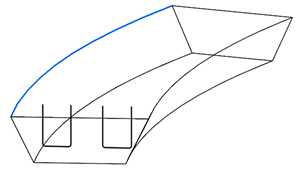

   1. Выберите одно или несколько непрерывных ребер для определения требуемой траектории распределения.

   2. Нажмите кнопку «Готово» для создания набора.


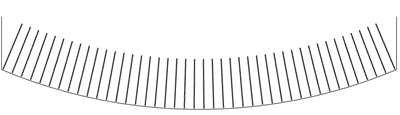

Можно выполнить те же действия, чтобы разместить распределение формы 3D-траектории в более простых бетонных основах, например перекрытиях, без необходимости создания разреза.

1. Размещение главного стержня: размещение стержня выполняется так же, как для арматурного стержня на основе формы. См. раздел Размещение арматурных стержней.

   1. Перейдите к виду в плане через бетонную основу.
   2. Выберите тип арматурного стержня, компоновку набора арматурных стержней на палитре свойств.
   3. Выберите форму арматурного стержня на палитре свойств или в обозревателе форм арматурных стержней.
   4. Выберите метод размещения По двум точкам. Для размещения на виде в плане можно использовать параметр По ближнему защитному слою в качестве плоскости размещения и Перпендикулярно рабочей плоскости в качестве ориентации.
   5. Щелкните для размещения арматурного стержня. Во время размещения нажмите пробел, чтобы повернуть форму на плоскости стержня.

   6. Нажмите «Траектория» на панели «Следующий», чтобы перейти к следующему шагу. Все создаваемые наборы будут использовать траекторию распределения, определенную на следующем этапе.
2. Выберите траекторию распределения.
   1. Выберите одно или несколько непрерывных ребер для определения требуемой траектории распределения.

   2. Нажмите кнопку «Готово» для создания набора.


Прим.:

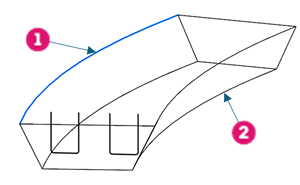

1. При выборе, размещении или редактировании набора траектория распределения отображается со стилем линий «Траектория распределения» (1). Ребра бетонного элемента отображаются должным образом, например при переходе к выбору ребра (шаг 2) для траектории распределения с использованием стиля «Ребра бетонного элемента» (2). Эти параметры можно настроить в разделе «Стили объектов», выбрав «Объекты модели»  «Несущая арматура», или переопределить их для каждого вида.

2. На первом этапе размещения стержень поворачивается от поперечного сечения до положения, перпендикулярного траектории распределения. Можно использовать свойство «Выравнивание по стержню», чтобы стержень размещался параллельно грани бетонного элемента.
